直圧作動式定量バルブ MO型
並列型の直圧作動式で1回当りの吐出量は9種類あり、必要給油量により選択できます。
型式
| 型 式 | コードNo. | 吐出量 (ml) | L寸法 (mm) | B | マーク |
|---|---|---|---|---|---|
| MO-1 | 205070 | 0.01 | 44.5 | HEX11 | 1 |
| MO-3 | 205071 | 0.03 | 3 | ||
| MO-5 | 205072 | 0.05 | 5 | ||
| MO-10 | 205073 | 0.1 | 10 | ||
| MO-20 | 205074 | 0.2 | 53.5 | 20 | |
| MO-30 | 205075 | 0.3 | 30 | ||
| MO-50 | 205076 | 0.5 | 65 | 50 | |
| MO-100 | 205077 | 1 | 74.5 | HEX19 | 100 |
| MO-150 | 205078 | 1.5 | 150 |
材質
真鍮（本体）
仕様
| 吐出油量 | 0.01、0.03、0.05、0.1、0.2、0.3、0.5、ml/ストローク |
|---|---|
| 作動圧力 | 1.0MPa |
| 復帰圧力 | 0.3MPa |

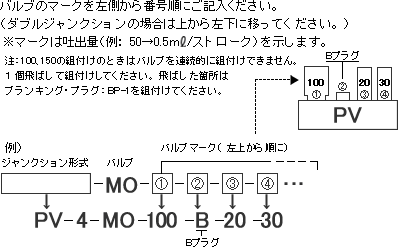

発注ご指示表記（アッセンブリーでの注文も承ります。）
正しい使い方
| ● | ジャンクション取付時は本体にスパナをかけてネジ込んでください。 こちらの締め付けトルク表をご覧ください。 |
| ● | 配管接続時にはニップルをスパナで押さえブッシングを回してください。 |
| ● | システム設計の際は、こちらからお問い合せ下さい。 |
外形寸法図
 |
誤った取扱をすると、死亡または損傷を負う可能性があります。 |
 |
特定の条件において、感電の可能性があります。 |
 |
必ずアース線を接続してください。 |
