アダプター
SA 型（アダプター）
・RoHs指令（2011/65/EU,（EU）2015/863準拠）

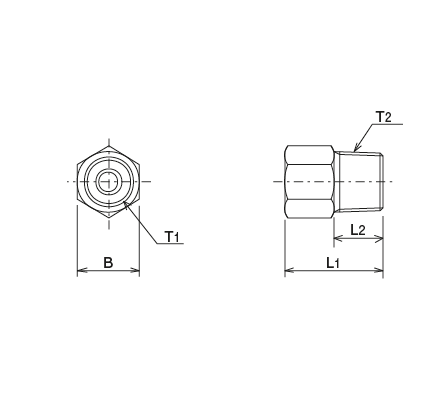

外形寸法図
型式
| 型式 | コードNO. | 管外径（φ） | L1 | L2 | T1 | T2 | B |
|---|---|---|---|---|---|---|---|
| SA4-16 | 106001 | 4 | 16 | 8 | M8×1 | R1/8 | 10 |
| SA4-20 | 106002 | 20 | 12 | ||||
| SA4-25 | 106003 | 25 | 17 | ||||
| SA4-30 | 106004 | 30 | 22 | ||||
| SA4-35 | 106005 | 35 | 27 | ||||
| SA6-20 | 206001 | 6 | 20 | 8 | M10×1 | 12 | |
| SA8-28 | 207001 | 8 | 28 | 10 | M14×1.5 | R1/4 | 17 |
●材質：真鍮（C3604）
Rはオスネジ、Rcはメスネジを表します。組立のときは、オスネジにシール剤を使用してください。
※SA4-16：10、50、100個単位でご注文ください。
※SA6-20：10、50個単位でご注文ください。

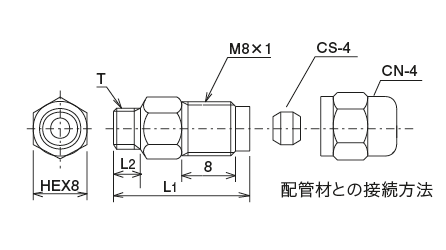

外形寸法図
型式
| 型式 | コードNO. | 管外径（φ） | L1 | L2 | T |
|---|---|---|---|---|---|
| SAT-6A | 106062 | 4 | 20 | 4 | M6×1 |
| SAT-6B | 106065 | 23 | 7 | M6×0.75 |
●材質：真鍮（C3604）
※ナイロンパイプをご使用の際は、チューブ・インサートが必要です。
※狭い場所での配管にはECM-5A〜6BL、ECMGを使用すると接続できます。
外形寸法図
型式
| 型式 | コードNO. | 管外径（φ） |
|---|---|---|
| SAT-1R | 106081 | 4 |
●材質：真鍮（C3604) テーパー部にシール剤を使用してください。

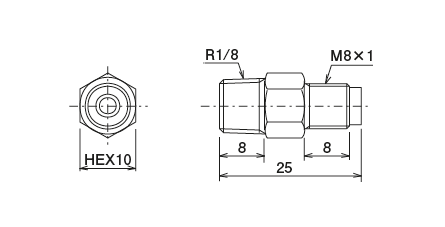

外形寸法図

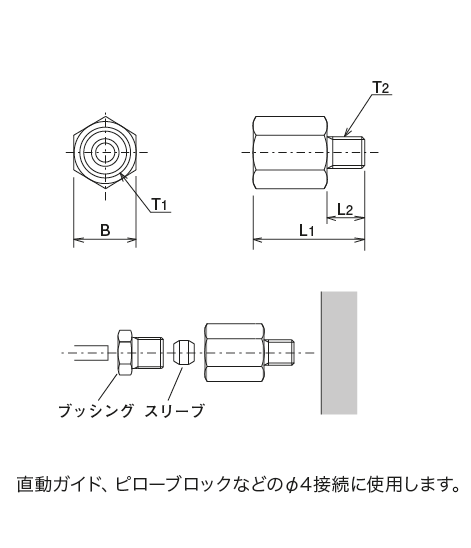

直動ガイド、ピローブロックなどのφ4接続に使用します。
※ナイロンパイプをご使用の際は、チューブ・インサートが必要です。
型式
| 型式 | コードNO. | 管外径（φ） | L1 | L2 | T1 | T2 | B |
|---|---|---|---|---|---|---|---|
| SA4-5A | 106082 | 4 | 18 | 6 | M8×1 | M5×0.8 | 10 |
| SA4-6A | 106084 | M6×1 | |||||
| SA4-6B | 106085 | M6×0.75 | |||||
| SA4-8A | 106088 | M8×1 | |||||
| SA4-10A | 106089 | M10×1 | 12 | ||||
| SA6-6A | 106094 | 6 | 21 | 6 | M10×1 | M6×1 | |
| SA4-U | 106099 | 4 | 22 | 8 | M 8×1 | 1/4-28UNF | 10 |
| SA6-U | 106353 | 6 | 21 | 6 | M10×1 | 12 |
●材質：真鍮（C3604）

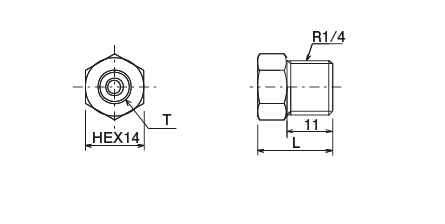

外形寸法図
型式
| 型式 | コードNO. | 管外径（φ） | T | L |
|---|---|---|---|---|
| SA4-2R | 106091 | 4 | M8×1 | 18 |
| SA6-2R | 206081 | 6 | M10×1 | 20 |
●材質：真鍮（C3604）組立のときは、オスネジにシール剤を使用してください。
外形寸法図

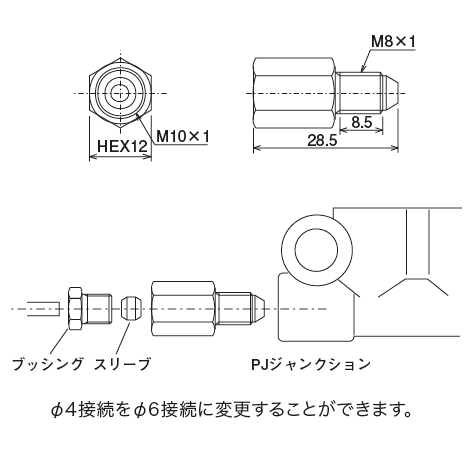

φ4接続をφ6接続に変更することができます。
※ナイロンパイプをご使用の際は、チューブ・インサートが必要です。
型式
| 型式 | コードNO. | 管外径（φ） |
|---|---|---|
| SA6-8T | 106095 | 6 |
●材質：真鍮（C3604）
