オイル潤滑システム
エアー駆動式
PM-8S型（ピストンポンプ）

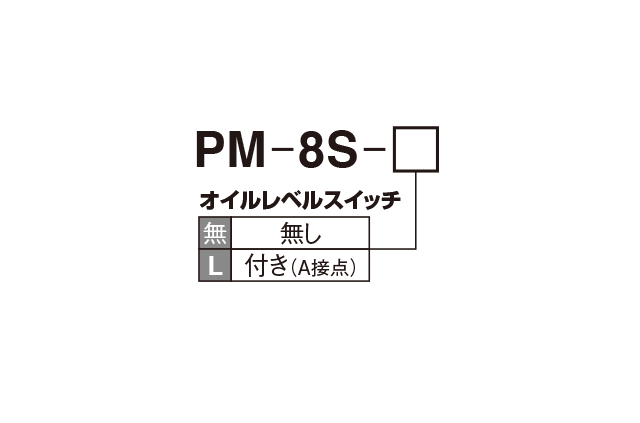

型式表示方法
| 型式 | コードNO. |
|---|---|
| PM-8S | 102660 |
| PM-8S-L | 102754 |

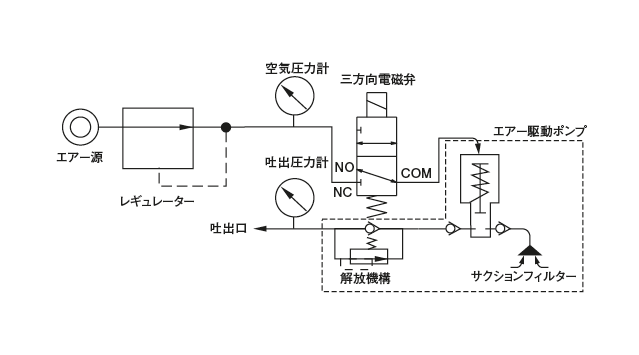

ポンプ回路図
正しい使い方
①PM型ポンプはエアー圧力により、ピストンの往復運動を行うエアー駆動ポンプですので、エアーの入り切りには必ず三方向切替バルブが必要です。
②PM型ポンプはエアー入力圧0.1MPaに対して吐出圧0.5MPaを発生するように設計されています（ポンプ比1：5）。但し定量バルブの作動圧力は1.2MPa以上のため、エアー入力圧は、必ず0.35〜0.5MPaを保つように設定してください。また、先端のジェットノズルより油（液）がとび過ぎる場合もエアー入力圧が0.45MPa以下にならないように調整してください。
③使用油（液）の粘度範囲は10mm2/s〜100mm2/s（使用時粘度）です。極端に粘度が高い場合は短いサイクル（間歇時間）による繰返し吐出ができないことがあります。
④PM型ポンプには、アルミ材（ポンプ本体）、NBRゴム材（Oリング）が使用されていますので、特殊油（液）を使用する場合は弊社グローバルセンターまでお問い合せください。
仕様
| ポンプ比 | 1：5（エアー圧0.5MPa） | |
| 吐出量 | 8mℓ/ショット（6mℓ、7mℓ〜受注生産品） | |
| 使用粘度 | 吹き付け方法： | |
| オイルショット10〜100mm2/s | ||
| オイル/エアー10〜1800mm2/s | ||
| ミスト | ||
| 特殊液剤をご使用の場合はご相談ください。 | ||
| 空気圧力と | 0.4MPa—0.27Nℓ/ショット | |
| 空気消費量の | 0.5MPa—0.3Nℓ/ショット | |
| 特性 | バルブ総吐出量約5cc | |
| 塗布量 | （0.5mℓのバルブを使用の場合で10箇所まで可能） | |
| タンク容量 | 1.8ℓ樹脂タンク（標準） | |
| 3ℓ樹脂タンク、3ℓ、4ℓ、8ℓ板金タンク（オプション） | ||
| オプション仕様 | 三方向電磁弁 | 電圧：AC100V、AC200V、DC24V |
| オイルレベル※ スイッチ |
A接点：W-105-02（コードNO.109704） B接点：W-105-02（B）（コードNO.109705） |
|
| 接点容量 | AC、DC200V30W、または抵抗負荷 0.5Aいずれか小さい方 |
|
| 質量 | 1.8ℓ：1.2kg、8ℓ：11.0kg | |
※ オイルレベルスイッチをご使用の際は、W-105（109704）に併せてCナット（626002）を使用してください。
※ 内部の機構が、バネにより強い勢いで飛び出すので絶対に分解しないでください。大ケガの原因となります。

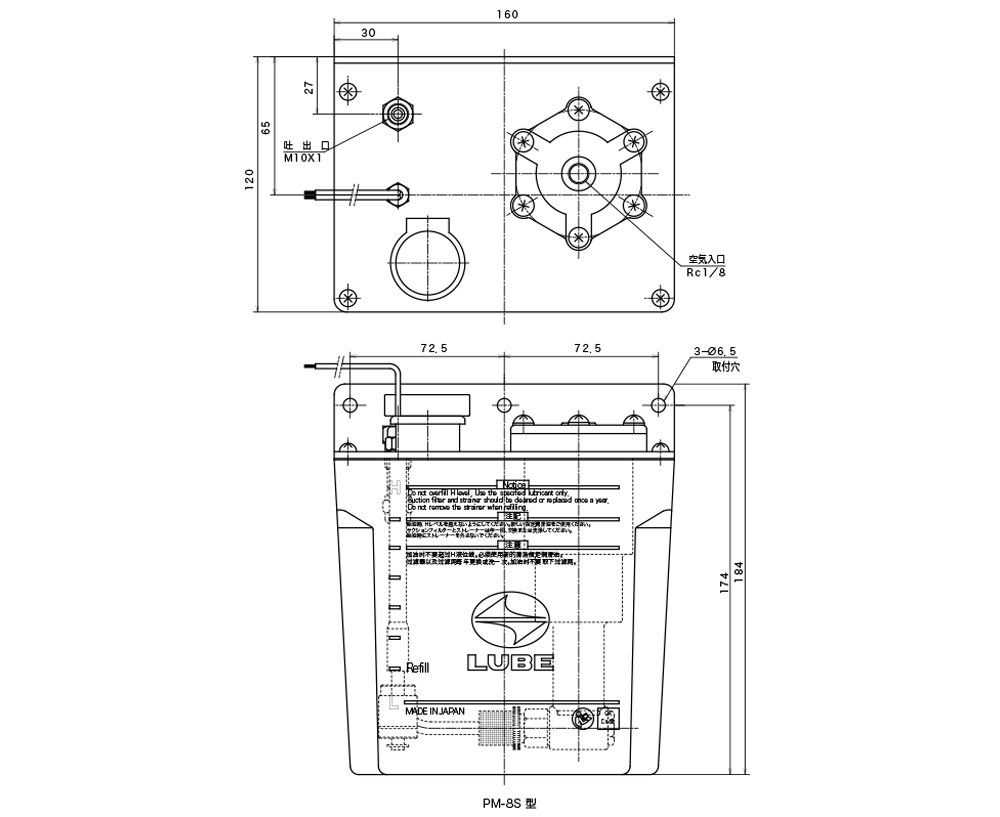

外形寸法図
