オイル潤滑システム
定量方式
AMO-III DS型（電動間欠吐出型ギアーポンプ）

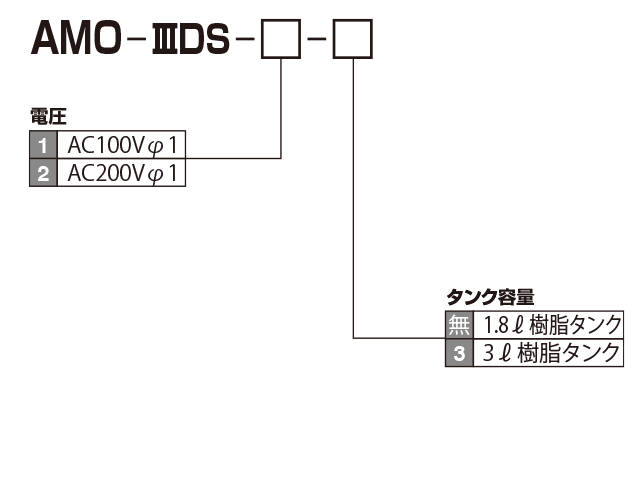

型式表示方法
※板金タンクは別途ご用意しております。
型式
| 型式 | コードNO. |
|---|---|
| AMO-III DS-1 | 285301 |
| AMO-III DS-1-3 | 285303 |
| AMO-III DS-2 | 285302 |
| AMO-III DS-2-3 | 285304 |
低粘度仕様
| 型式 | コードNO. | 電圧 | タンク | 使用粘度範囲 | |
|---|---|---|---|---|---|
| 1 | AMO-IIIDSL-1 | 285331 | 100V | 1.8ℓ | 10 ~ 800mm2/S |
| 2 | AMO-IIIDSL-2 | 285332 | 200V | 1.8ℓ | 10 ~ 800mm2/S |
| 3 | AMO-IIIDSL-2 | 285333 | 100V | 3ℓ | 10 ~ 800mm2/S |
| 4 | AMO-IIIDSL-2 | 285334 | 200V | 3ℓ | 10 ~ 800mm2/S |
正しい使い方
● 給油ストレーナーは外さないでください。異物混入の原因となります。
● サクションフイルターは、年1回交換または洗浄してください。
● オイルは夏、冬場の油温により粘度変化しますので使用粘度範囲内で、使用するように注意してください。粘度表をご覧ください。
● 特殊添加物オイル、水溶性オイル、溶剤等は、使用しないでください。
● 使用中のオイルは定期的に不純物の混入などを点検し、発見された場合は、ただちにタンク内を洗浄し、新油と交換してください。
● 電圧等の間違いにはご注意ください。
● 吐出口の継手は、締め込み過ぎないようにしてください。締め付けトルク表をご覧ください。
仕様
| ポンプ | 吐出油量 | 150mℓ/min（50Hz） 180mℓ/min（60Hz） | |
| 吐出圧力 | 2.0MPa（安全弁設定圧） | ||
| モーター | 電圧/電流 | AC100Vφ1/0.83A | |
| AC200Vφ1/0.41A（50Hz） | |||
| AC100Vφ1/0.64A | |||
| AC200Vφ1/0.33A（60Hz） | |||
| 出力 | 20W（50Hz/60Hz）コンデンサーモーター | ||
| コントローラー | タイマー | タイマー吐出時間調整範囲: | 1〜99秒 |
| 休止時間調整範囲： | 1〜9999分 | ||
| 1〜9999カウント | |||
| 異常出力 | 接点形式 | A接点（NO） | |
| 接点容量 | AC250V 1.5A | ||
| 異常検知 | 油面 圧力 オイルレベルスイッチ |
接点形式 A接点（NO） 油面下限でON |
|
| 圧力スイッチ | 接点形式 B接点（NC） 作動圧力：1.7MPa OFF 復帰圧力：0.9MPa ON |
||
| 液晶表示 | INTERVAL | 液晶に INT を表示 | |
| DISCHARGE | 液晶に DIS を表示 | ||
| ALARM |
油面低下時、液晶に OILLEVEL ERR を表示 圧力異常時、液晶に PRESSURE ERR を表示 |
||
| 使用粘度範囲 | 68〜1800mm²/s（50Hz） | ||
| タンク有効容量 | 1.8ℓ、3ℓ（樹脂製） 3ℓ、4ℓ、8ℓ（板金製） | ||
| 質量 | 1.8ℓタンク：3.2kg、3ℓタンク：4kg | ||

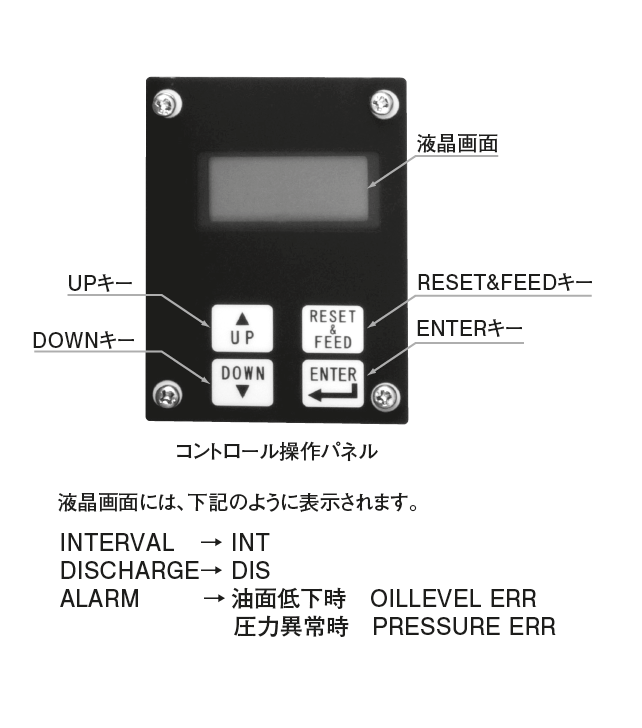

コントローラー設定

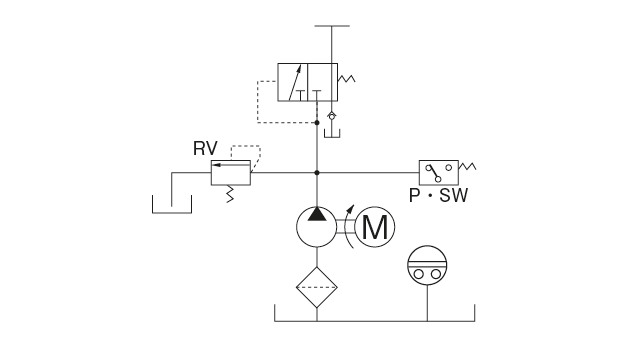

ポンプ回路図

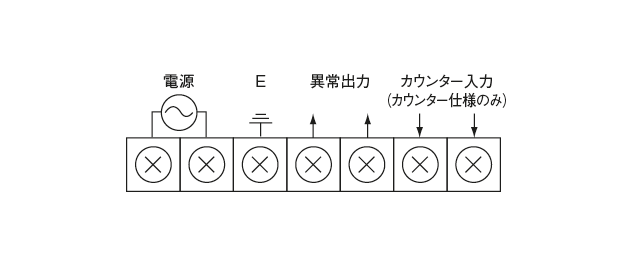

結線図

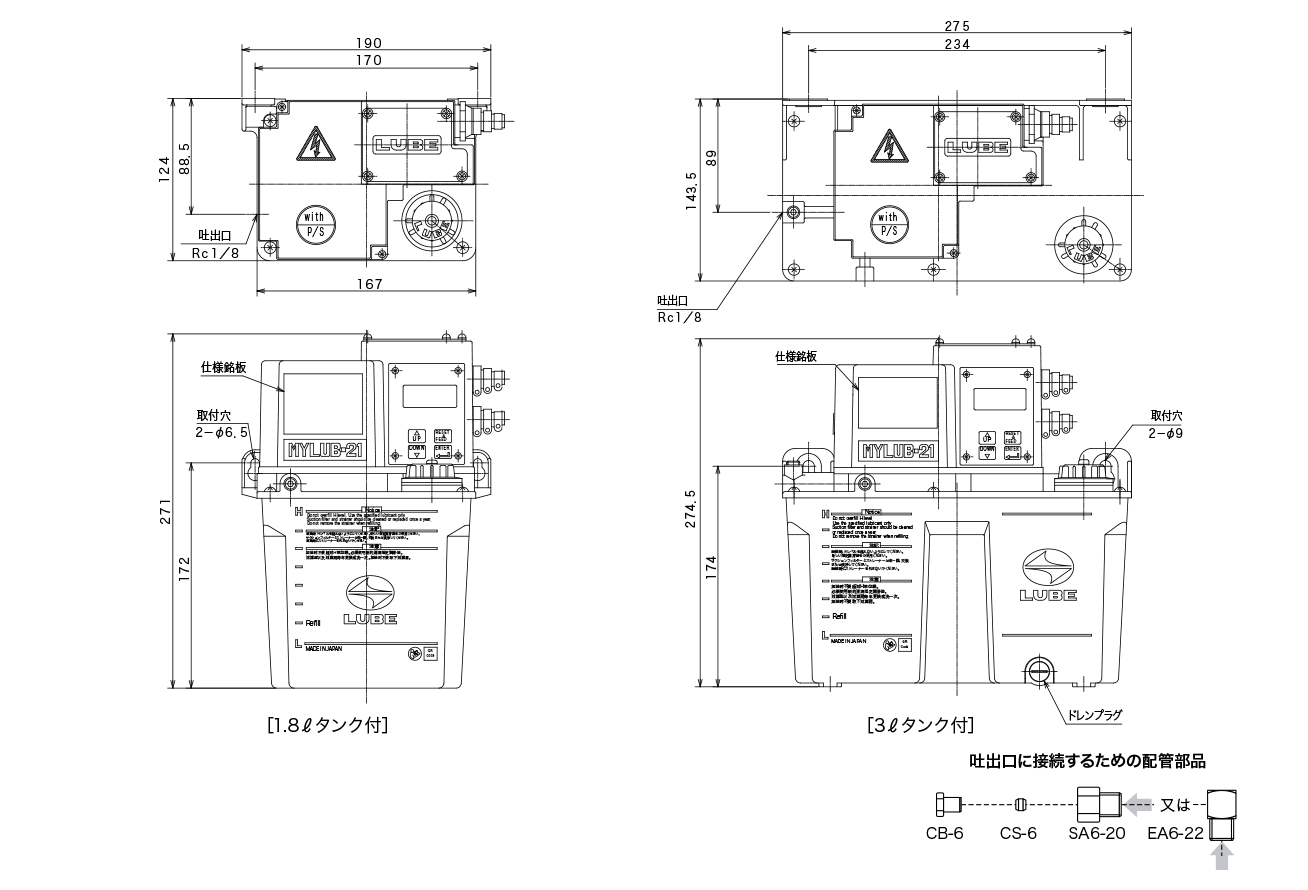

外形寸法図
誤った取扱をすると、死亡または損傷を負う可能性があります。
特定の条件において、感電の可能性があります。
必ずアース線を接続してください。
