オイル潤滑システム
定量方式
AMI-300S・AMI-1000S型（電動間欠吐出型ギアーポンプ）

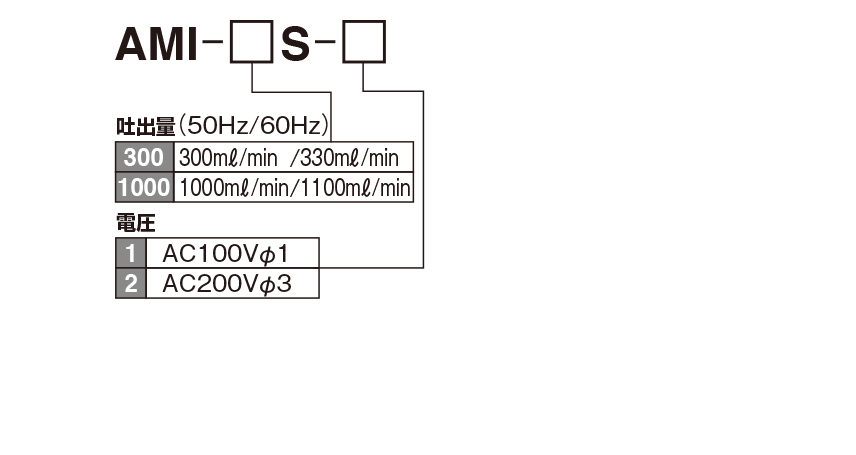

型式表示方法
※板金タンクは別途ご用意しております。
仕様
| AMI-300S | AMI-1000S | ||
|---|---|---|---|
| ポンプ | 吐出油量 | 300mℓ/min（50Hz） | 1000mℓ/min（50Hz） |
| 330mℓ/min（60Hz） | 1100mℓ/min（60Hz） | ||
| 吐出圧力 | 2.5MPa（安全弁セット圧） | ||
|
モーター |
電圧/電流 | AC100Vφ1/0.76/0.74A （コンデンサー11μF） AC200Vφ3/0.32A/0.3A |
AC100Vφ1/1.2/1.19A（50Hz） （コンデンサー20μF） AC200Vφ3/0.5/0.43A |
| 出力 | 40W 誘導電動機 | 60W 誘導電動機 | |
| 運転定格 | 吐出時間3分以下 休止時間3分以上 | ||
| 使用粘度範囲 | 65〜1300mm2/s（50Hz） | ||
| タンク有効容量 | 2ℓ、3ℓ、4ℓ、8ℓ（板金製） | ||
| 質量 | 4.4kg | 7.1kg | |
| その他 | モーター回転方向：時計方向 | モーター回転方向：反時計方向 | |
| 外付けヒューズ | 100V/1.5A 200V/1A | 100V/2A 200V/1A | |
型式
| 型式 | コードNO. |
|---|---|
| AMI-300S-1 | 202033 |
| AMI-300S-2 | 202034 |
| AMI-1000S-1 | 202103 |
| AMI-1000S-2 | 202101 |
正しい使い方
● サクションフイルターは、年1回交換または洗浄してください。
● オイルは夏、冬場の油温により粘度変化しますので使用粘度範囲内で、使用するように注意してください。粘度表をご覧ください。
● 特殊添加物オイル、水溶性オイル、溶剤等は、使用しないでください。
● 使用中のオイルは定期的に不純物の混入などを点検し、発見された場合は、ただちにタンク内を洗浄し、新油と交換してください。
● 電圧等の間違いにはご注意ください。
● 吐出口の継手は、締め込み過ぎないようにしてください。締め付けトルク表をご覧ください。
● モーターの回転方向を確認してください。ポンプを逆さま又は横にしないでください。

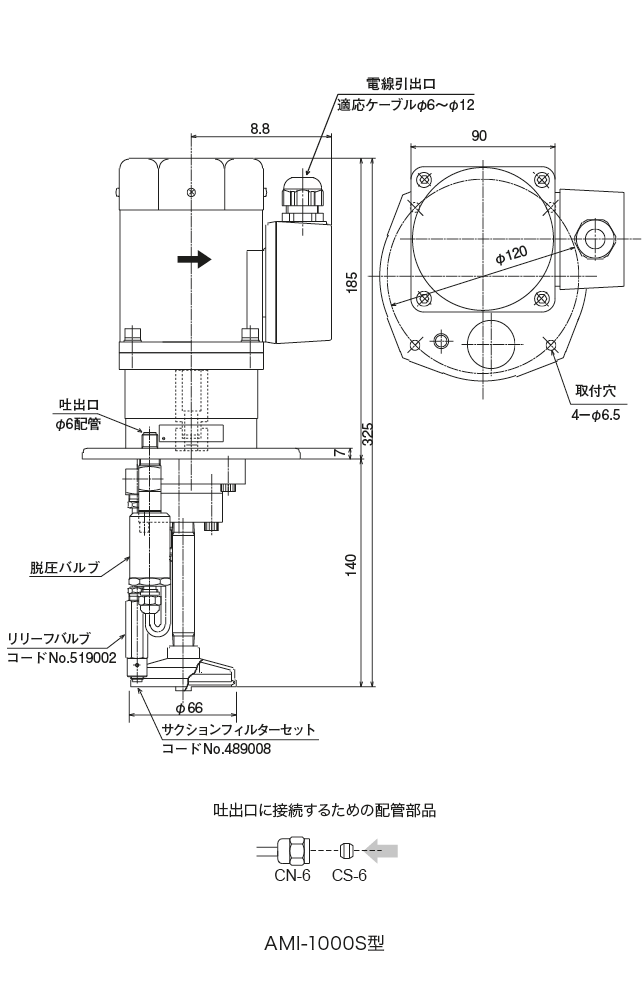

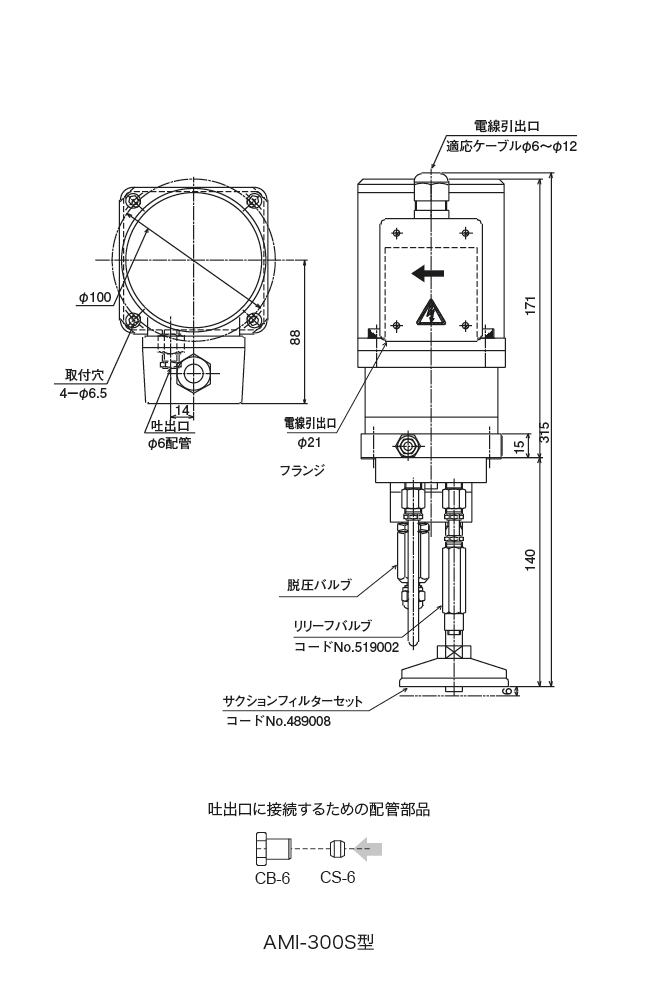

外形寸法図
外形寸法図

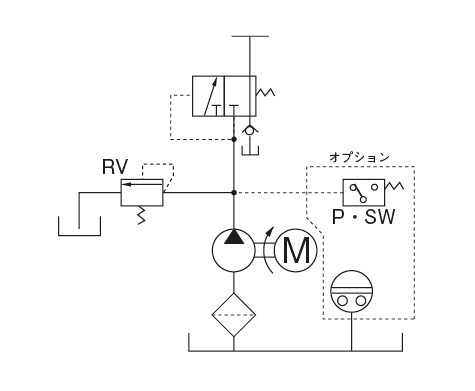

ポンプ回路図

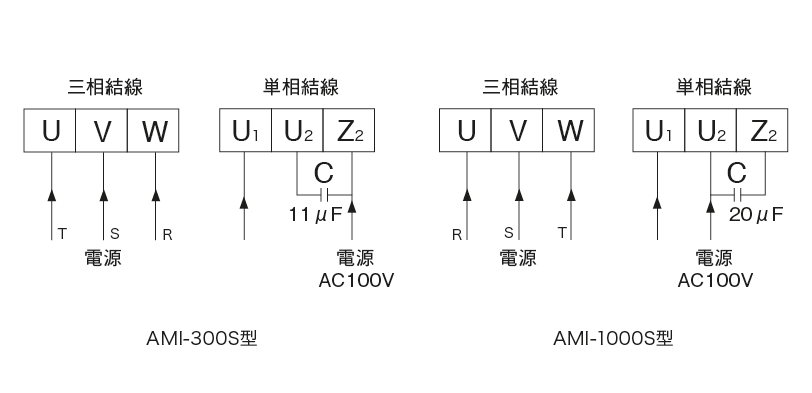

結線図
