オイル潤滑システム

定量方式

LT-S型(手動高圧間欠吐出型ピストンポンプ)

LT-S型(手動高圧間欠吐出型ピストンポンプ)

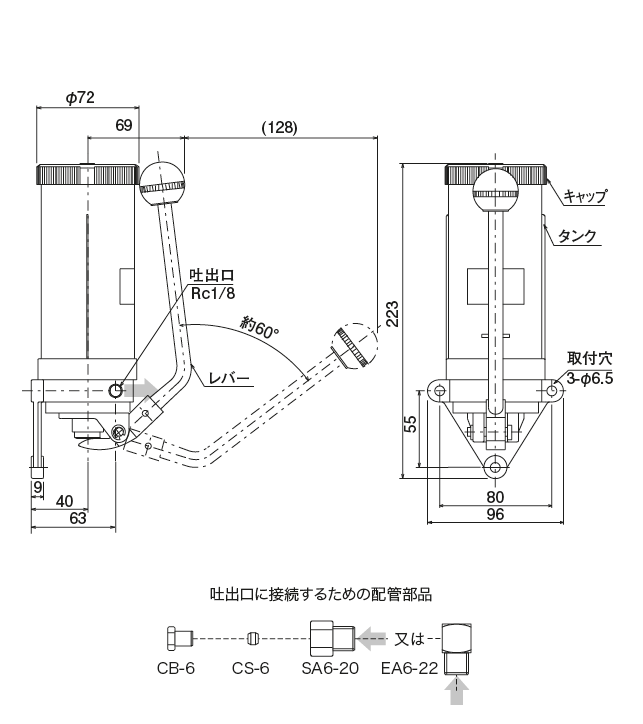

外形寸法図

LT-S 型(手動高圧間欠吐出型ピストンポンプ)
 外形寸法図

正しい使い方

● オイルは夏、冬場の油温により粘度変化しますので使用粘度範囲内で、使用するように注意してください。粘度表をご覧ください。

● 特殊添加物オイル、水溶性オイル、溶剤等は、使用しないでください。

● 使用中のオイルは定期的に不純物の混入などを点検し、発見された場合は、ただちにタンク内を洗浄し、新油と交換してください。

● 吐出口の継手は、締め込み過ぎないようにしてください。締め付けトルク表をご覧ください。

● 清浄な油を入れてください。

● 使用する定量バルブの総吐出量は、5mℓ以内です。



仕様

ポンプ 吐出油量 8mℓ/ショット
吐出圧力 3.4MPa(安全弁セット圧)
使用粘度範囲 65〜1300mm²/s
タンク有効容量 260mℓ樹脂製
質量 1.2kg
その他 脱圧機構付

型式

型式コードNO.
LT-S 103421
