配管部品
KBC · KBL型（LUBEインスタントコネクター）
LUBEインスタントコネクター作業効率
仕様
| 使用圧力 | オイル使用：保証値3MPa以下（実力値4MPa） |
| グリス使用：保証値4MPa以下（実力値5MPa） | |
| 繰り返し加圧回数 | オイル使用：100万回 |
| グリス使用：10万回 | |
| 使用液剤 | 潤滑油 |
| 最低使用粘度 | 2mm2/s以上 |
| 使用環境温度 | 0〜60℃ |
| 耐振動性 | 4.5G 10〜55Hz、9G 55Hz（固定） |

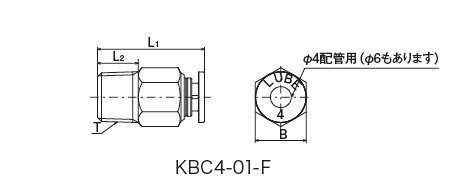

外形寸法図
型式
| 型式 | コードNO. | 管外径（φ） | T | B | L1 | L2 |
|---|---|---|---|---|---|---|
| KBC4-01-F | 209503 | 4 | R1/8 | HEX10 | 21 | 8 |
| KBC4-02-F | 209504 | R1/4 | HEX14 | 11 | ||
| KBC4-M6-F | 209501 | M6×1.0 | HEX10 | 4.5 | ||
| KBC4-M6P0.75-F | 209502 | M6×0.75 | 20 | 3.5 | ||
| KBC6-01-F | 209513 | 6 | R1/8 | HEX12 | 22.6 | 8 |
●材質：真鍮（C3604）

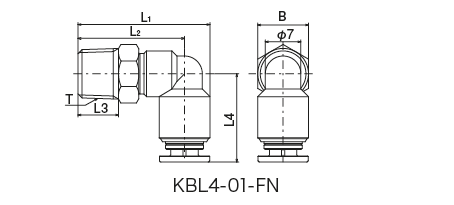

外形寸法図
型式
| 型式 | コードNO. | 管外径（φ） | T | B | L1 | L2 | L3 | L4 |
|---|---|---|---|---|---|---|---|---|
| KBL4-01-FN | 209508 | 4 | R1/8 | HEX10 | 26 | 21 | 8 | 17.4 |
| KBL4-M6-FN | 209506 | M6×1.0 | HEX8 | 22.5 | 17.5 | 4.5 | ||
| KBL6-01-F | 209518 | 6 | R1/8 | HEX10 | 27.5 | 21.5 | 8 | 20.2 |
●材質：真鍮（C3604）
※エルボ回転型：回転式であることは、配管時の位置合わせが目的で、稼働部に使用する事が目的ではありません。

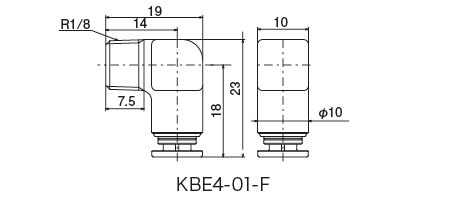

外形寸法図
型式
| 型式 | コードNO. | 管外径（φ） |
|---|---|---|
| KBE4-01-F | 209523 | 4 |
●材質：真鍮（C3604）
仕様
| 最高使用圧力 | 6MPa |
| 使用粘度範囲 | 10mm²/s以上 |
| 耐振動性 | 9G以下 |
※ 使用可能パイプはナイロンパイプです。（ナイロンパイプはリューベ製をご使用ください。）
