生産完了品
生産完了品
省スペース超小型定量バルブ MOS型
並列型の直圧作動式で1回当りの吐出量は4種類あります。
小型機械やスペースに余裕のない機械に最適です。
型式
| 型 式 | コードNo. | 吐出量 (ml) | マーク |
|---|---|---|---|
| MOS-1 | 205300 | 0.01 | 1 |
| MOS-3 | 205301 | 0.03 | 3 |
| MOS-5 | 205302 | 0.05 | 5 |
| MOS-10 | 205303 | 0.1 | 10 |
材質
真鍮（本体）
仕様
| 吐出油量 | 0.01、0.03、0.05、0.1ml/ストローク |
|---|---|
| 作動圧力 | 0.9MPa |
| 復帰圧力 | 0.3MPa |
[ アダプター (SAS) ]
[ プラグ (BPS) ]

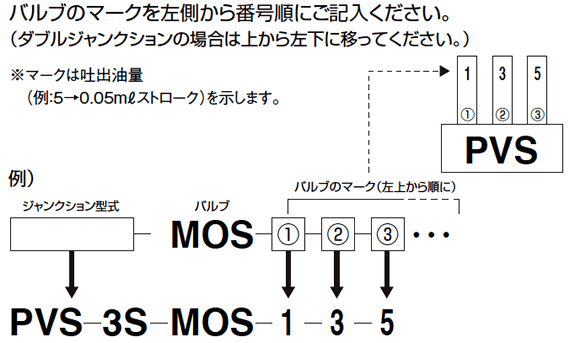

発注ご指示表記（アッセンブリーでの注文も承ります。）
型式
| 型式 | コードNo. |
|---|---|
| SAS | 619293 |
| BPS | 619219 |
正しい使い方
| ● | ジャンクション取付時は本体にスパナをかけてネジ込んでください。（締め付けトルク：50kgf・cm） |
| ● | 配管接続時にはニップルをスパナで押さえブッシングを回してください。 |
| ● | システム設計の際は、こちらからお問い合せ下さい。 |
資料

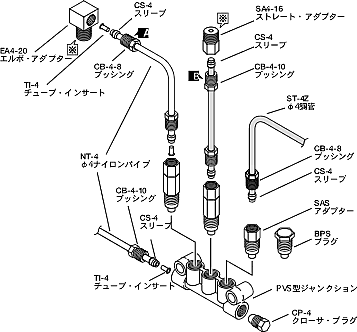

配管レイアウト図
このレイアウトはあくまでも1例です.
マークの箇所には、シール剤を使用してください。
マークは、締付けトルクを表します。締付けトルク表を参照ください

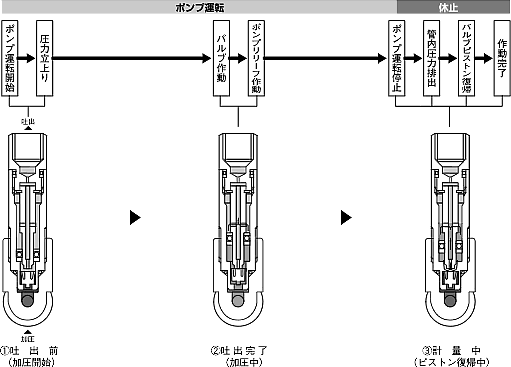

作動原理図
外形寸法図
