オイル潤滑システム
定量方式
MB型（ピストン式バネ圧定量バルブ）

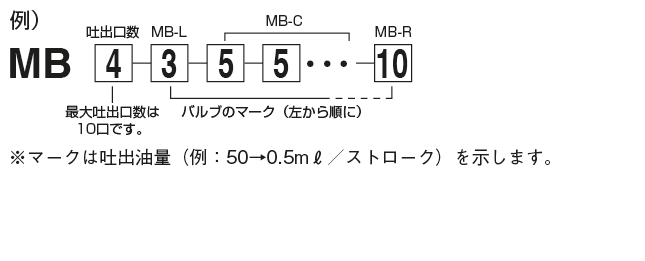

型式表示方法
型式
| MB-L | MB-C | MB-R | ||
|---|---|---|---|---|
| 吐出量（ｍℓ） | マーク | 型式 | 型式 | 型式 |
| 0.03 | 3 | MB-L-3 | MB-C-3 | MB-R-3 |
| 0.05 | 5 | MB-L-5 | MB-C-5 | MB-R-5 |
| 0.1 | 10 | MB-L-10 | MB-C-10 | MB-R-10 |
| 0.2 | 20 | MB-L-20 | MB-C-20 | MB-R-20 |
| 0.3 | 30 | MB-L-30 | MB-C-30 | MB-R-30 |
| 0.5 | 50 | MB-L-50 | MB-C-50 | MB-R-50 |
●材質：真鍮
組合せ寸法表
| 口数 | サイズ | |
|---|---|---|
| A | B | |
| 1口 | 25 | — |
| 2口 | 39 | 50 |
| 3口 | 54 | 65 |
| 4口 | 69 | 80 |
| 5口 | 84 | 95 |
| 6口 | 99 | 110 |
| 7口 | 114 | 126 |
| 8口 | 129 | 140 |
| 9口 | 144 | 155 |
| 10口 | 159 | 170 |
仕様
| 吐出油量/ストローク | 0.03、0.05、0.1、0.2、0.3、0.5mℓ |
| 作動圧力 | 0.6MPa |
| 復帰圧力 | 0.25MPa |
| 常用使用圧力 | 1.5〜2.5MPa |
| 吐出量誤差許容範囲 | ±20％ |

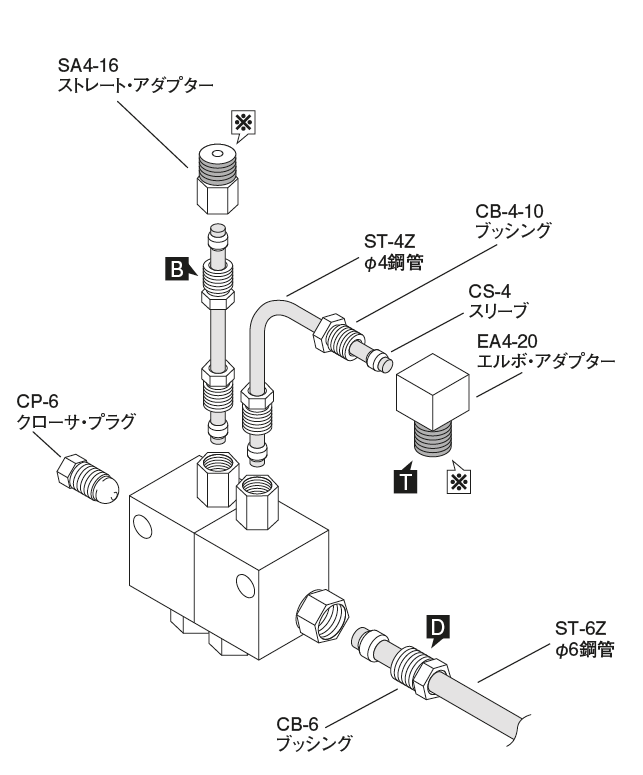

正しい使い方
● 主配管の継手にスパナをかけて固定してブッシングを締め付けてください。

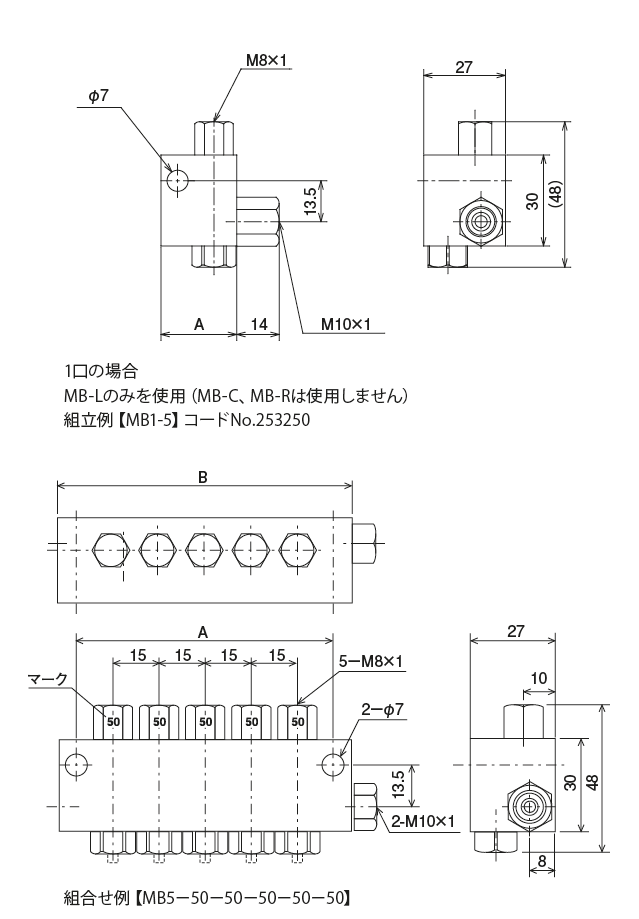

外形寸法図

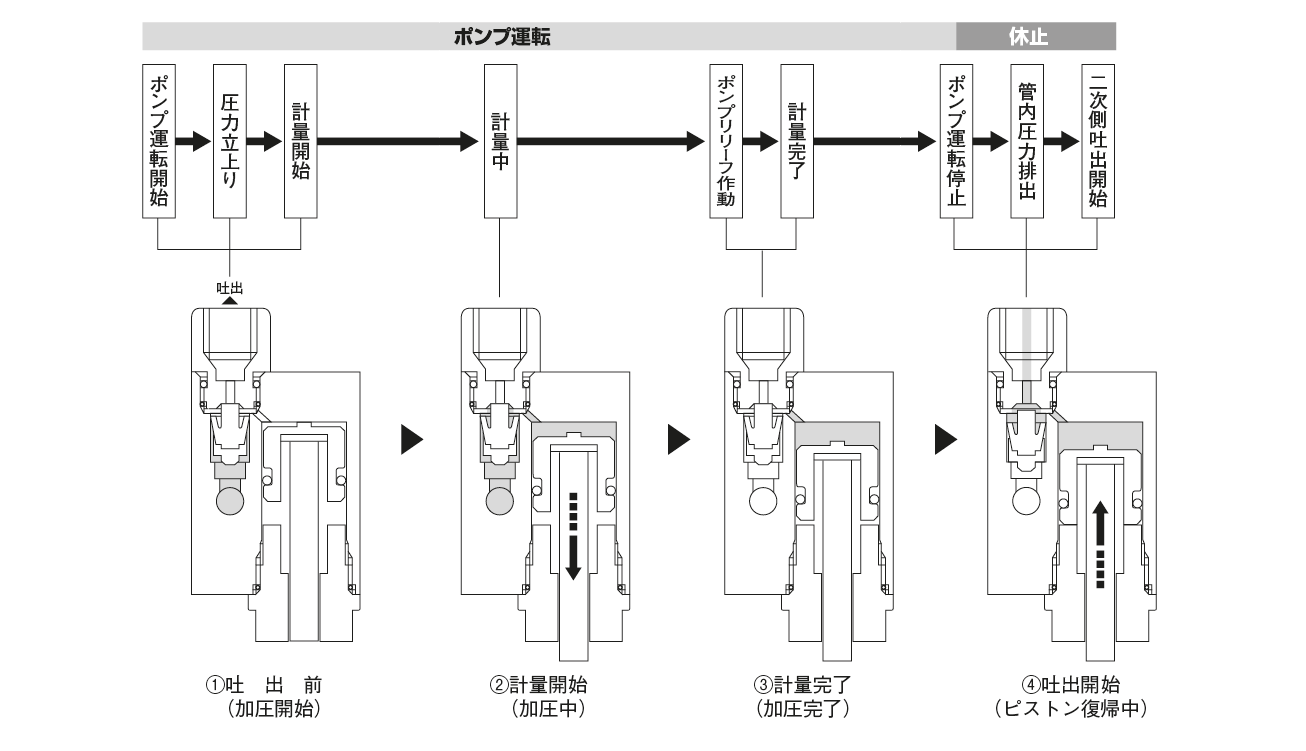

作動原理図
