オイル潤滑システム

定量方式

MO2型・MO2C型(直圧作動式定量バルブ)

MO2型・MO2C型(直圧作動式定量バルブ)

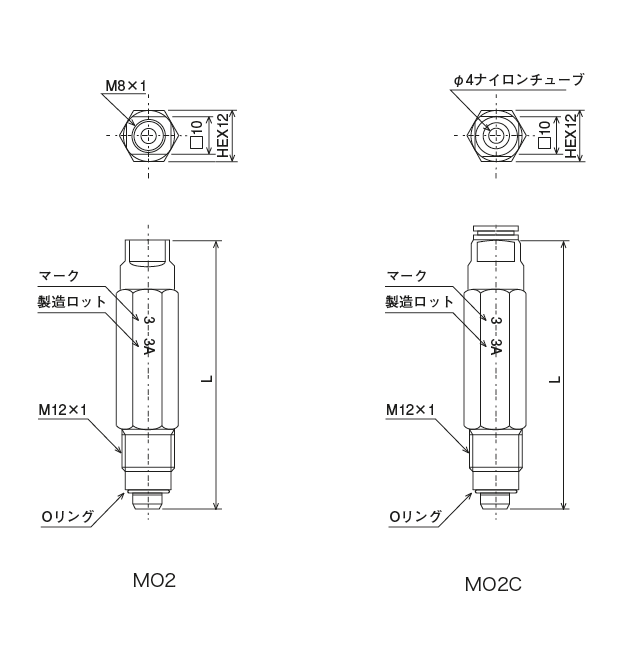

外形寸法図

MO2 · MO2C 型(直圧作動式定量バルブ)
 外形寸法図

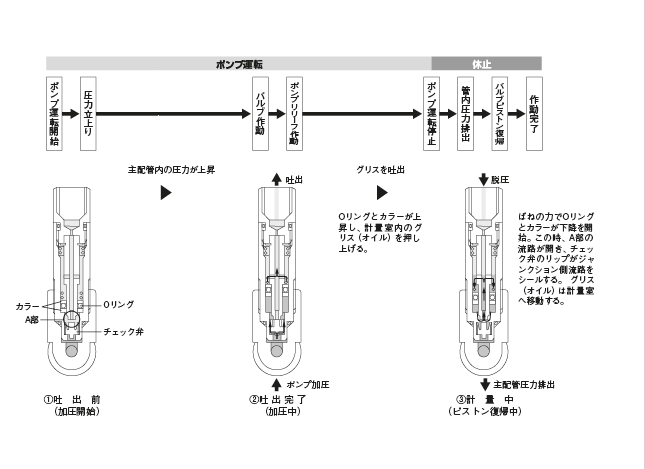

作動原理図

MO2 · MO2C 型(直圧作動式定量バルブ)
 外形寸法図

型式

型式コードN0O.吐出量(mℓ)L寸法(mm)マーク
MO2-3 205761 0.03 48 3 HEX12
MO2-5 205762 0.05 5
MO2-10 205763 0.1 10
MO2-20 205764 0.2 64 20
MO2-30 205765 0.3 30
MO2-50 205766 0.5 50
MO2C-3 205751 0.03 53.5 3
MO2C-5 205752 0.05 5
MO2C-10 205753 0.1 10
MO2C-20 205754 0.2 69.5 20
MO2C-30 205755 0.3 30
MO2C-50 205756 0.5 50

●材質:(本体)真鍮

仕様

吐出油量 0.03、0.05、0.1、0.2、0.3、0.5mℓ/ストローク
作動圧力 1.0MPa
復帰圧力 0.3MPa

※専用ジャンクションは、P.35を参照してください。
