オイル潤滑システム
周辺機器
オイル潤滑システム 圧力計

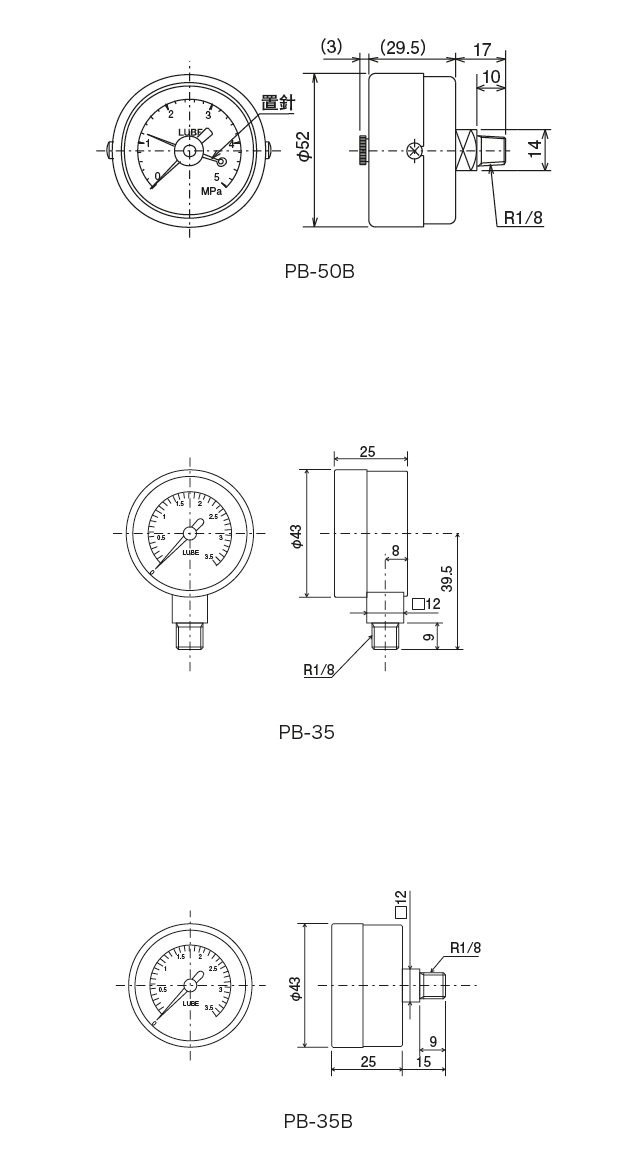

圧力計 外形寸法図
圧力計
| 型式 | コードNO. | 圧力範囲（MPa） | 接続口 | 置針 |
|---|---|---|---|---|
| PB-7 | 109166 | 0.7 | R1/8 | 有 |
| PB-15 | 109167 | 1.5 | ||
| PB-50 | 109161 | 5 | ||
| PB-50B | 109162 | |||
| ※PB-35 | 209136 | 3.5 | R1/8 | 無 |
| ※PB-35B | 209137 |
仕様
| 精度 | ±3％F.S |
| 温度範囲 | −5℃〜45℃ |
| 材質 | ブルドン管 C2680 |
| 外枠 SPCC |
正しい使い方
● 落下などの強い衝撃を加えないでください。
● 圧力範囲以上の加圧はしないでください。

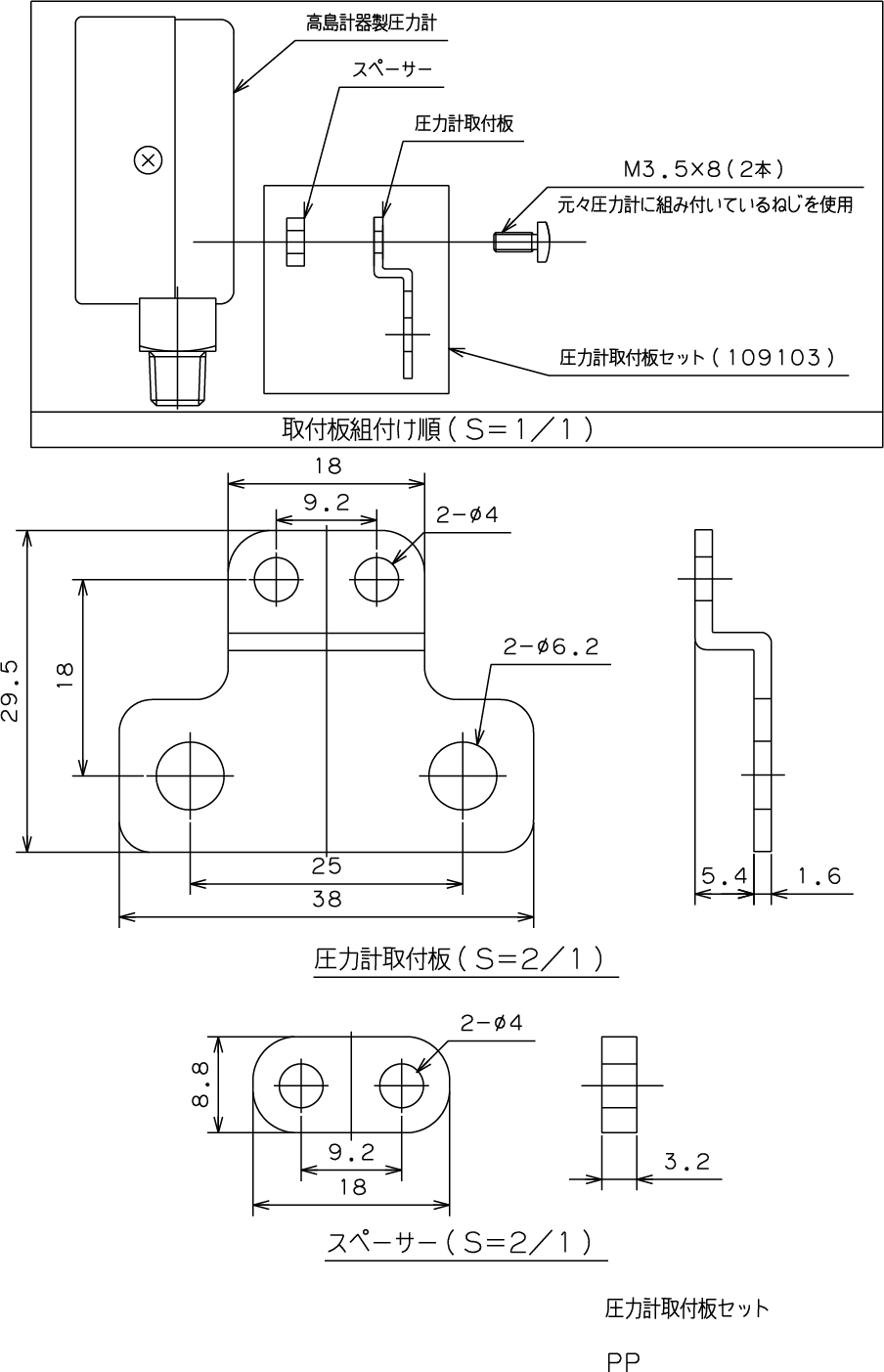

圧力計取付板／圧力計設置用ジャンクション 外形寸法図
圧力計取付板
| 型式 | コードNO. |
|---|---|
| PP | 109103 |
※PB-35、PB-35Bには、取付けできません。
