世界標準 LHLシステム・グリス潤滑システム
ジャンクション
JVPA型（定量バルブ用ジャンクション）
MG2 · MG2C · MG2I 型およびMO2 · MO2C 型定量バルブ用ジャンクション

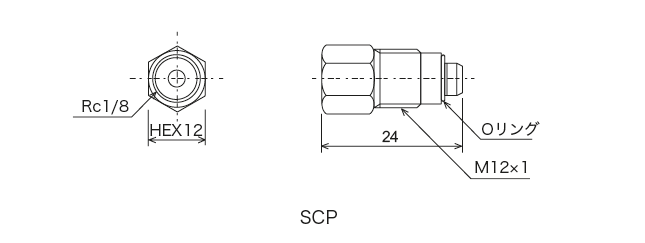

外形寸法図
型式
| 型式 | コードNO. |
|---|---|
| SCP | 619803 |
●材質：真鍮（BS材C3604）

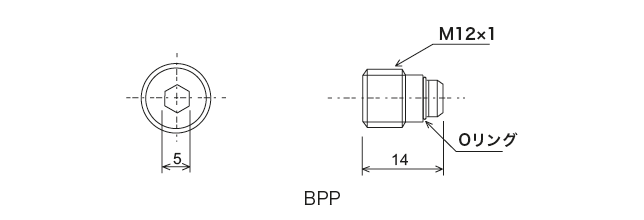

外形寸法図
型式
| 型式 | コードNO. |
|---|---|
| BPP | 619802 |
●材質：鉄（SUM24）

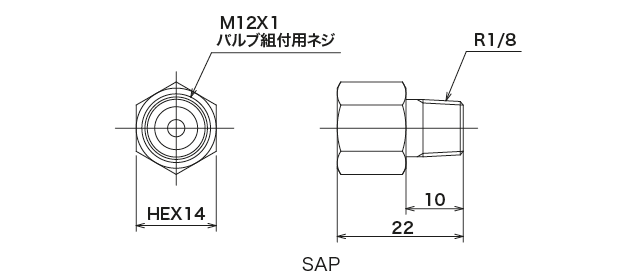

外形寸法図
型式
| 型式 | コードNO. |
|---|---|
| SAP | 611825 |
●材質：真鍮（BS材C3604）

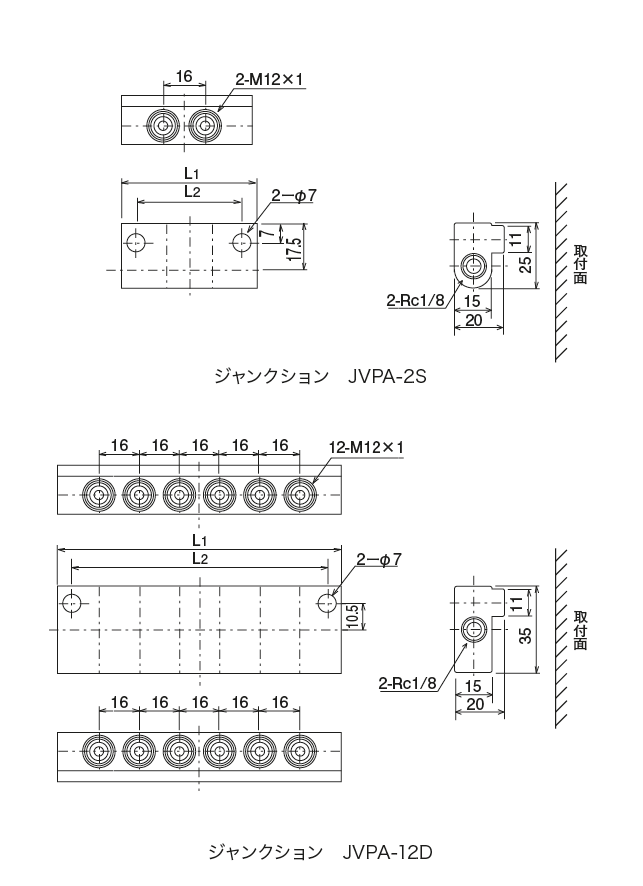

外形寸法図
型式
| 型式 | コードNO. | 仕様 | L1 | L2 |
|---|---|---|---|---|
| JVPA-1S | 216001 | シングル型1口用 | 33 | 22 |
| JVPA-2S | 216002 | シングル型2口用 | 49 | 38 |
| JVPA-3S | 216003 | シングル型3口用 | 65 | 54 |
| JVPA-4S | 216004 | シングル型4口用 | 81 | 70 |
| JVPA-5S | 216005 | シングル型5口用 | 97 | 86 |
| JVPA-6S | 216006 | シングル型6口用 | 113 | 102 |
| JVPA-7S | 216007 | シングル型7口用 | 129 | 118 |
| JVPA-8S | 216008 | シングル型8口用 | 145 | 134 |
| JVPA-9S | 216009 | シングル型9口用 | 161 | 150 |
| JVPA-10S | 216010 | シングル型10口用 | 177 | 166 |
| JVPA-11S | 216011 | シングル型11口用 | 193 | 182 |
| JVPA-12S | 216012 | シングル型12口用 | 209 | 198 |
| 型式 | コードNO. | 仕様 | L1 | L2 |
|---|---|---|---|---|
| JVPA-2D | 216021 | ダブル型2口用 | 33 | 11 |
| JVPA-4D | 216022 | ダブル型4口用 | 49 | 38 |
| JVPA-6D | 216023 | ダブル型6口用 | 65 | 54 |
| JVPA-8D | 216024 | ダブル型8口用 | 81 | 70 |
| JVPA-10D | 216025 | ダブル型10口用 | 97 | 86 |
| JVPA-12D | 216026 | ダブル型12口用 | 113 | 102 |
| JVPA-14D | 216027 | ダブル型14口用 | 129 | 118 |
| JVPA-16D | 216028 | ダブル型16口用 | 145 | 134 |
●材質：アルミ（A6063S-T5）
