オイル潤滑システム
抵抗方式
AMS型（電動型微少量吐出ギヤーポンプ）

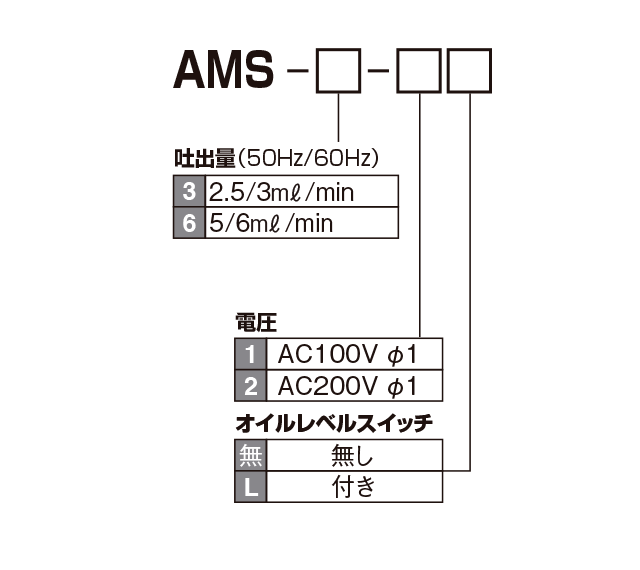

型式表示方法
※板金タンクは別途ご用意しております。
型式
| 型式 | コードNO. |
|---|---|
| AMS-3-1 | 102405 |
| AMS-3-1L | 102407 |
| AMS-3-2 | 102406 |
| AMS-3-2L | 102408 |
| AMS-6-1 | 102489 |
| AMS-6-1L | 112094 |
| AMS-6-2 | 102490 |
| AMS-6-2L | 112095 |
正しい使い方
● サクションフイルターは、年1回交換または洗浄してください。
適応表をご覧ください。
● オイルは夏、冬場の油温により粘度変化しますので使用粘度範囲内で、使用するように注意してください。粘度表をご覧ください。
● 特殊添加物オイル、水溶性オイル、溶剤等は、使用しないでください。
● 使用中のオイルは定期的に不純物の混入などを点検し、発見された場合は、ただちにタンク内を洗浄し、新油と交換してください。
● 電圧等の間違いにはご注意ください。
● 吐出口の継手は、締め込み過ぎないようにしてください。締め付けトルク表をご覧ください。
仕様
| ポンプ | 吐出油量 | AMS-3 ：2.5mℓ/min（50Hz）、3mℓ/min（60Hz） |
| AMS-6 ：5mℓ/min（50Hz）、6mℓ/min（60Hz） | ||
| 吐出圧力 | 0.8MPa（安全弁設定圧） | |
| モーター | 電圧/電流 | AC100Vφ1/50mA （50Hz） |
| AC200Vφ1/25mA | ||
| AC100Vφ1/42mA（60Hz） | ||
| AC200Vφ1/18mA | ||
| AC100Vφ1/25mA（50Hz） AC200Vφ1/18mA（60Hz） | ||
| 出力 | 3W シンクロナスモーター | |
| 異常検知 | オイルレベルスイッチ | 接点形式 A接点（NO） |
| 油面下限でON | ||
| 接点容量 0.5A,AC DC200V/30W | ||
| 小さい方 | ||
| 運転定格 | 連続 | |
| 使用粘度範囲 | 32〜1300mm²/s | |
| タンク有効容量 | 1.8ℓ、3ℓ（樹脂製） 3ℓ、4ℓ、8ℓ（板金製） | |
| 質量 | 1.8kg | |

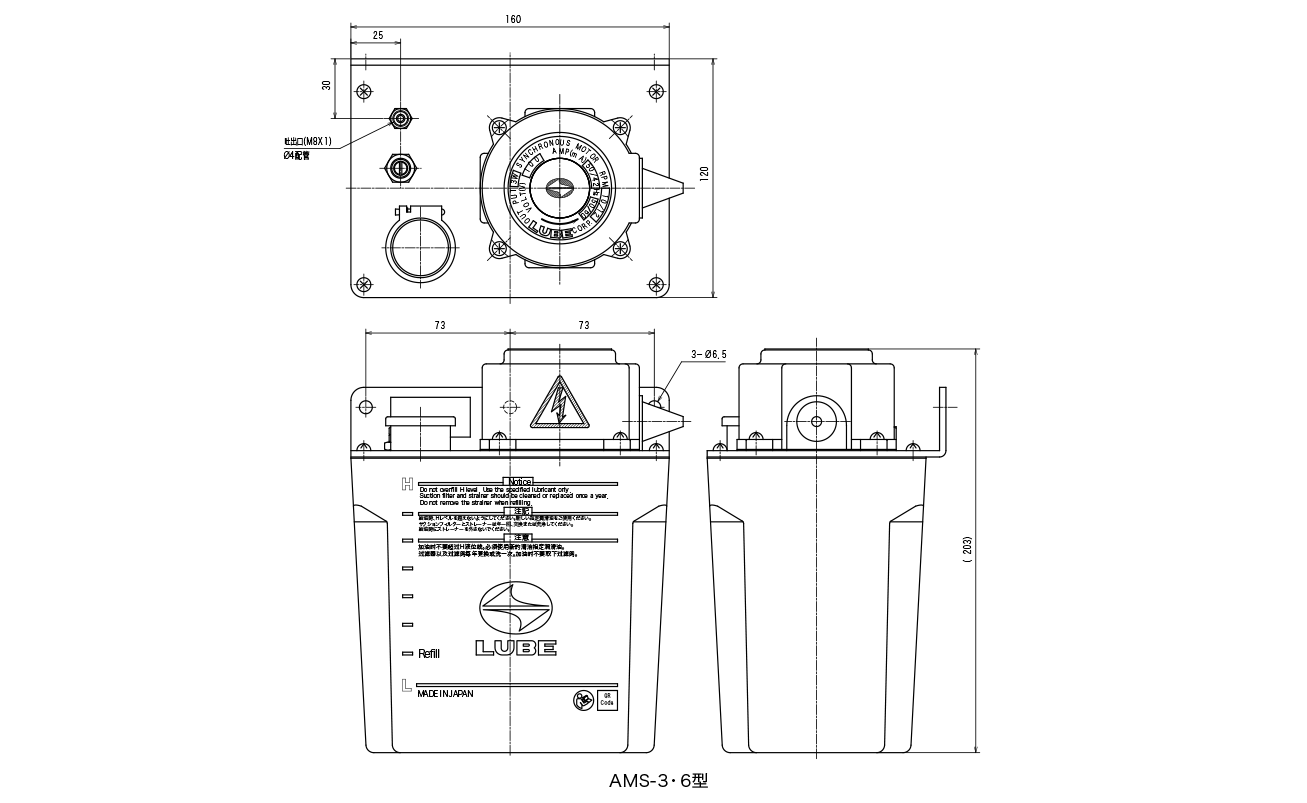

外形寸法図
誤った取扱をすると、死亡または損傷を負う可能性があります。
特定の条件において、感電の可能性があります。
必ずアース線を接続してください。
ポンプ回路図

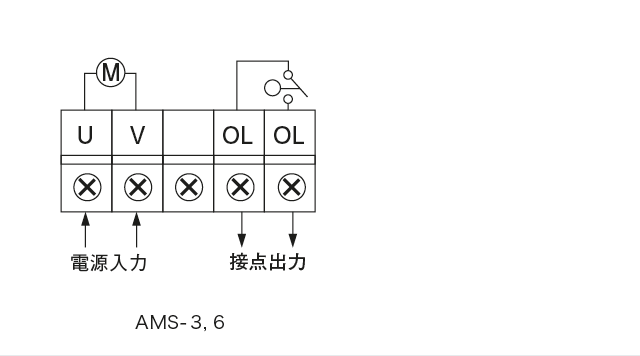

結線図
