生産完了品
生産完了品
主配管脱圧作動型電動ポンプ EGM II型
小型低コストで弊社専用オリジナル カートリッジグリス用電動ポンプです。
フィルター531403 交換動画
HORIKOSHIポンピングユニット交換動画
仕様
| 電源 | DC24V |
| 消費電力 | 45.6W |
| 吐出圧力 | 8MPa（LHLシステム専用） |
| 10MPa | |
| 最長運転時間 | 7分30秒未満 |
| 停止時間 | 運転時間の3倍以上 |
| 結線方法 | 端子台 |
| フィードスイッチ | あり（オプション：主管脱圧のみ）※１ |
| グリスレベルスイッチ | あり |
| ソレノイドカバー | 難燃樹脂（ UL94-V0） |
| IP規格 | IP54 |
| CE規格 | 対応 |
| ポンプのエアー抜き | 運転時間制約あり |
| 質量 | 2.0kg（フィードスイッチ有：2.1kg） |
※1フィードスイッチは、接点だけの機能となりますのでお客様側の機械の制御が必要になります。
※潤滑システム、グリス剤により脱圧時間（バルブの復帰時間）は異なります
※潤滑システム、グリス剤により脱圧時間（バルブの復帰時間）は異なります
ケーブルグランド；530972
ロックナット；531013

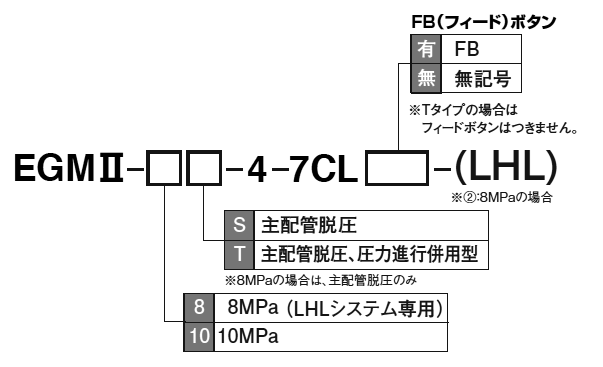

発注ご指示表記
型式
| 型式 | コードNo. |
|---|---|
| EGM2-10S-4-7CL | 103937 |
| EGM2-10S-4-7CLEB | 103938 |
| EGM2-10T-4-7CL | 103947 |
| EGM2-8S-4-7CLFB-LHL | 103936 |
| EGM2-8S-4-7CL-LHL | 103935 |
正しい使い方
| ● | このポンプユニットは制御回路が別に必要になります |
| ● | メーカー推奨のカートリッジグリスを使用してください。 |
| ● | 二硫化モリブデン入のグリスは絶対に使用しないでください。 |
| ● | リチューム系グリスを使用してください。（ リチューム系グリス以外の場合はご相談ください。） |
| ● | 真鍮およびゴムを侵す成分の入ったグリスは使用しないでください。 |
| ● | カートリッジ交換時には異物混入に十分ご注意ください。 |
| ● | 連続運転はしないでください。 |
| ● | カートリッジ交換後は必ずエアー抜きプラグを開いてエアー抜きを行ってください。 |
資料

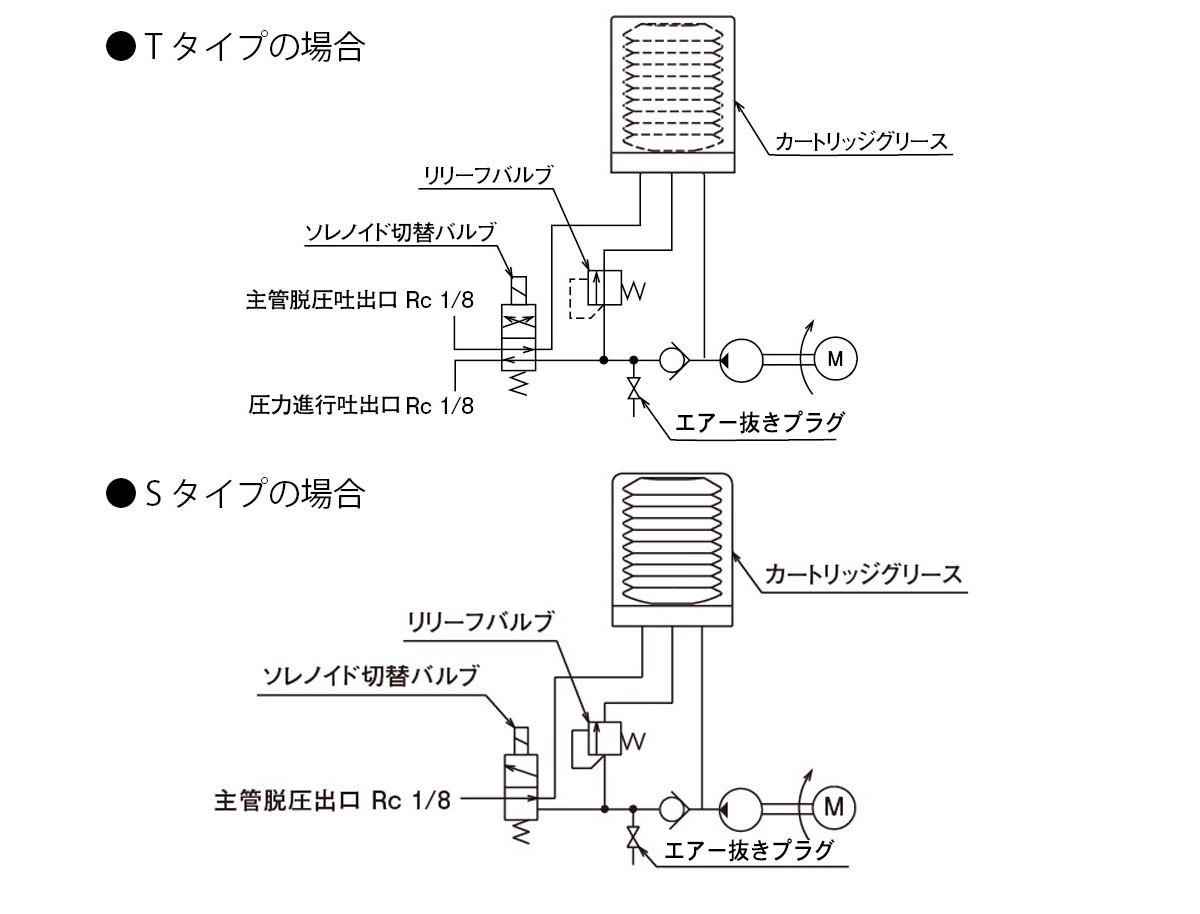

ポンプ回路図

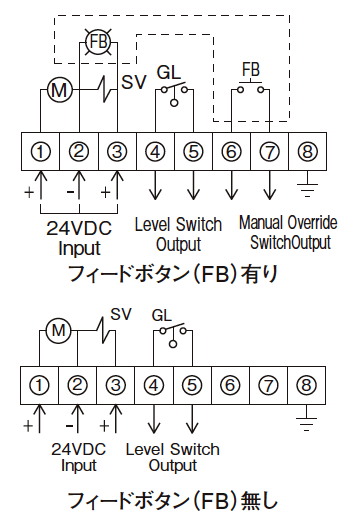

結線図

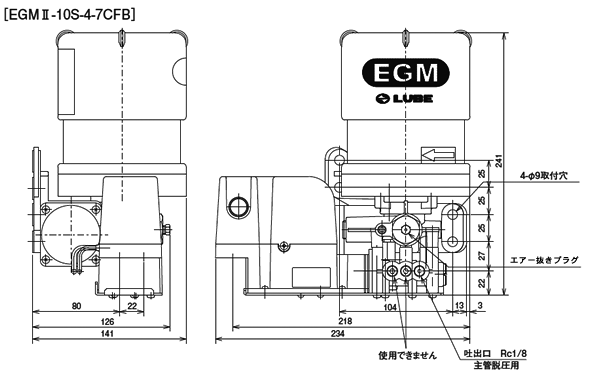

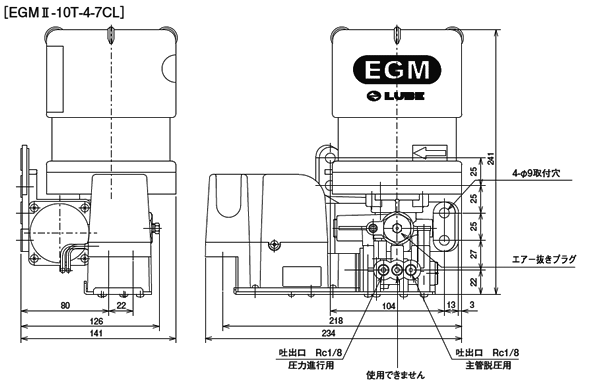

外形寸法図

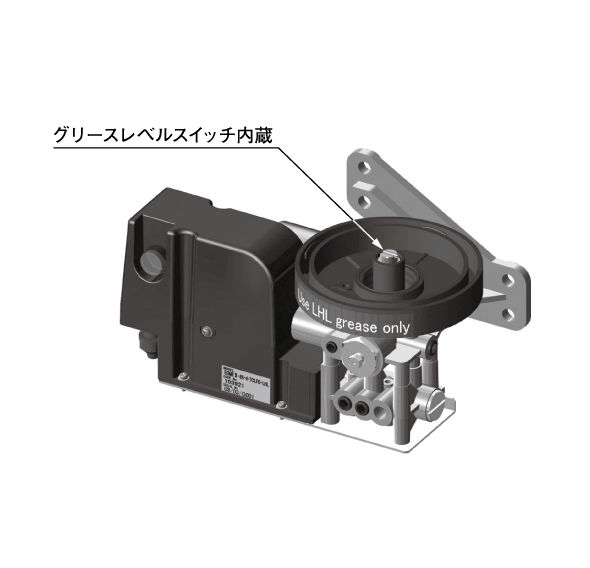

グリスレベルスイッチ
