配管部品
高圧継手（銅管用）
・RoHs指令（2011/65/EU,（EU）2015/863準拠）

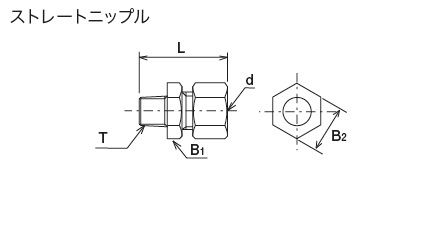

外形寸法図
型式
| 型式 | コードNO. | 管外径d | L | T | B1 | B2 |
|---|---|---|---|---|---|---|
| S61-BD | 250101 | ø 6 | R1/8 | 27 | 12 | 12 |
| S62-BD | 290219 | R1/4 | 32 | 14 | 17 | |
| S81-BD | 250121 | ø 8 | R1/8 | 31 | 14 | |
| S82-BD | 290245 | R1/4 | 33 | 14 |
●材質：真鍮（C3604BD）

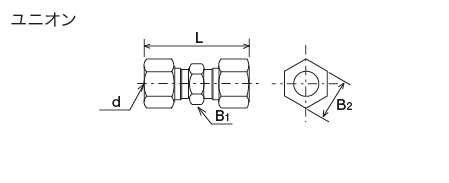

外形寸法図
型式
| 型式 | コードNO. | 管外径d | L | B1 | B2 |
|---|---|---|---|---|---|
| U6-BD | 250102 | ø 6 | 32 | 12 | 12 |
| U8-BD | 250122 | ø 8 | 42 | 14 | 17 |
●材質：真鍮（C3604BD）

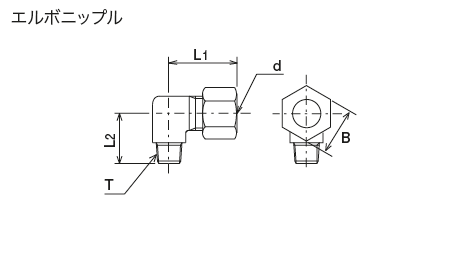

外形寸法図
型式
| 型式 | コードNO. | 管外径d | T | L1 | L2 | B |
|---|---|---|---|---|---|---|
| E61-BD | 250103 | ø 6 | R1/8 | 20 | 17 | 12 |
| E62-BD | 290277 | R1/4 | 25 | 22 | 17 | |
| E81-BD | 250123 | ø 8 | R1/8 | 26 | 19 | |
| E82-BD | 290246 | R1/4 | 22 |
●材質：真鍮（C3604BD）
外形寸法図
型式
| 型式 | コードNO. | 管外径d | L | B |
|---|---|---|---|---|
| EU6-BD | 250104 | ø 6 | 20 | 12 |
| EU8-BD | 250124 | ø 8 | 26 | 17 |
●材質：真鍮（C3604BD）

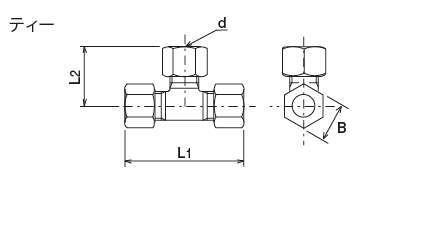

外形寸法図
型式
| 型式 | コードNO. | 管外径d | L1 | L2 | B |
|---|---|---|---|---|---|
| T6-BD | 250105 | ø 6 | 40 | 20 | 12 |
| T8-BD | 250125 | ø 8 | 52 | 26 | 17 |
●材質：真鍮（C3604BD）

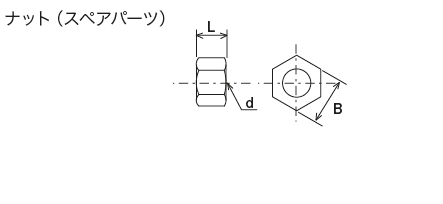

外形寸法図
型式
| 型式 | コードNO. | 管外径d | L | B |
|---|---|---|---|---|
| N6-BD | 250109 | ø 6 | 11 | 12 |
| N8-BD | 250129 | ø 8 | 13 | 17 |
●材質：真鍮（C3604BD）
※(株)HORIKOSHIでは、1個単位で販売しております。

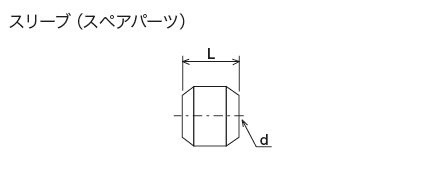

外形寸法図
型式
| 型式 | コードNO. | 管外径d | L |
|---|---|---|---|
| F6-BD | 250108 | ø 6 | 6 |
| F8-BD | 250128 | ø 8 | 7.5 |
●材質：真鍮（C3604BD）
※(株)HORIKOSHIでは、1個単位で販売しております。
