世界標準 LHLシステム・グリス潤滑システム
バルブ
Sシリーズ MUD型（LHL専用定量バルブ）
MUバルブは生産完了品になりました。旧品はこちら
※分解・修理は絶対にしないでください。

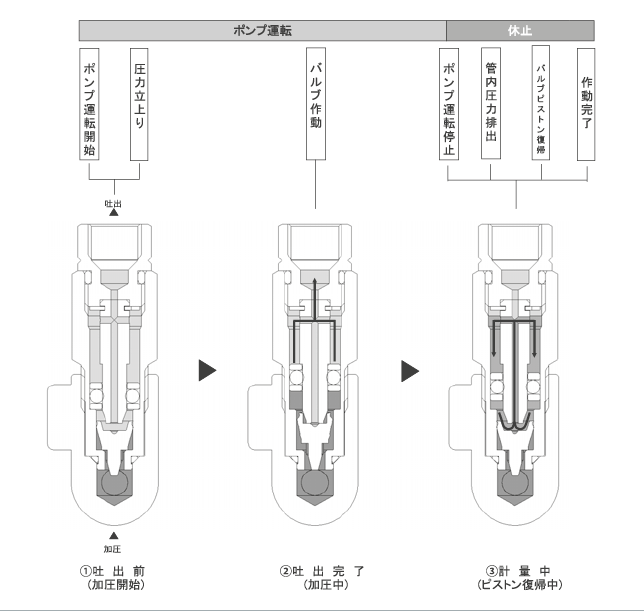

作動原理図
型式
| 型式 | コードNO. | 吐出量 （mℓ） | 接続方法 | L寸法 （mm） | マーク | |
|---|---|---|---|---|---|---|
| MUD-5 | 205872 | 0.05 | ブッシング | 38 | 5 | HEX12 |
| MUD-10 | 205873 | 0.1 | 10 | |||
| MUD-20 | 205874 | 0.2 | 51 | 20 | ||
| MUD-30 | 205935 | 0.3 | 58.4 | 30 | ||
| MUD-50 | 205936 | 0.5 | 50 | |||
| MUD-5C | 205922 | 0.05 | ワンタッチ | 45.4 | 5 | |
| MUD-10C | 205923 | 0.1 | 10 | |||
| MUD-20C | 205924 | 0.2 | 58.4 | 20 | ||
| MUD-30C | 205925 | 0.3 | 65.7 | 30 | ||
| MUD-50C | 205926 | 0.5 | 50 |
仕様
| 作動圧力 | 1.5 MPa |
| 復帰圧力 | 0.4 MPa |

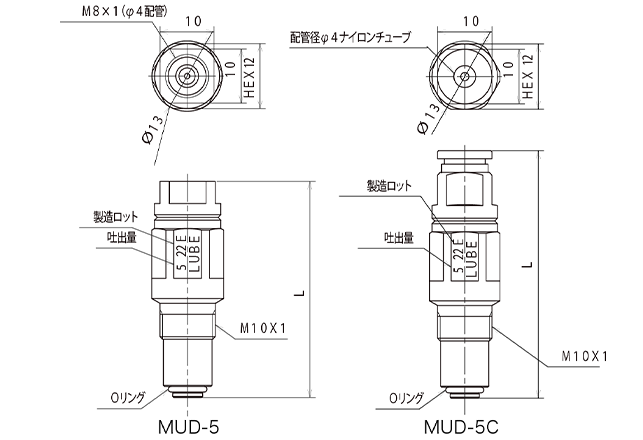

外形寸法図
