生産完了品

バルブ

Sシリーズ MU型(LHL専用定量バルブ)

Sシリーズ MU型(LHL専用定量バルブ)

  ※分解・修理は絶対にしないでください。



作動原理図

作動原理図

型式

型式コードNO.吐出量
(mℓ)
接続方法L寸法
(mm)
マーク
MU-5 205872 0.05 ブッシング 37.4 5 HEX11
MU-10 205873 0.1 10
MU-20 205874 0.2 50.4 20
MU-30 205935 0.3 57.8 30
MU-50 205936 0.5 50
MU-5C 205922 0.05 ワンタッチ 46.7 5
MU-10C 205923 0.1 10
MU-20C 205924 0.2 59.7 20
MU-30C 205925 0.3 66.1 30
MU-50C 205926 0.5 50

●(本体):真鍮

仕様

作動圧力 1.5 MPa
復帰圧力 0.4 MPa

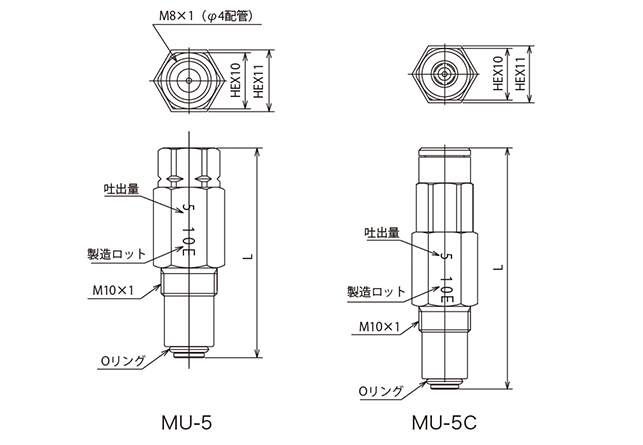

外形寸法図

外形寸法図
