オイル潤滑システム
抵抗方式
AMR-Ⅲ DS型（電動間欠吐出型ギアーポンプ）

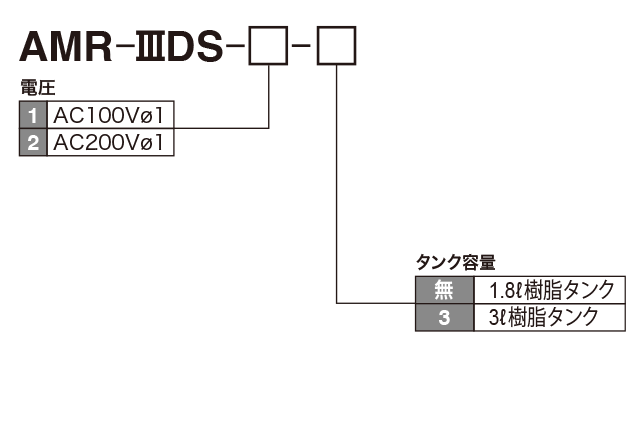

型式表示方法
※板金タンクは別途ご用意しております。
型式
| 型式 | コードNO. |
|---|---|
| AMR-ⅢDS-1 | 112141 |
| AMR-ⅢDS-1-3 | 112143 |
| AMR-ⅢDS-2 | 112142 |
| AMR-ⅢDS-2-3 | 112144 |
正しい使い方
● 給油ストレーナーは外さないでください。異物混入の原因となります。
● サクションフイルターは、年1回交換または洗浄してください。
適応表をご覧ください。
● オイルは夏、冬場の油温により粘度変化しますので使用粘度範囲内で、使用するように注意してください。粘度表をご覧ください。
● 特殊添加物オイル、水溶性オイル、溶剤等は、使用しないでください。
● 使用中のオイルは定期的に不純物の混入などを点検し、発見された場合は、ただちにタンク内を洗浄し、新油と交換してください。
● 電圧等の間違いにはご注意ください。
● 吐出口の継手は、締め込み過ぎないようにしてください。締め付けトルク表をご覧ください。
仕様
| ポンプ | 吐出油量 | 150mℓ/min（50Hz）180mℓ/min（60Hz） | |
| 吐出圧力 | 0.8MPa（安全弁設定圧） | ||
| モーター | 電圧/電流 | AC100Vφ1/0.83A AC200Vφ1/0.41A50Hz） AC100Vφ1/0.64A AC200Vφ1/0.33A（60Hz） |
|
| 出力 | 20W（50Hz/60Hz）コンデンサーモーター | ||
| コント ローラー |
タイマー | 吐出時間調整範囲：1〜99秒 休止時間調整範囲：1〜9999分 1〜9999カウント |
|
| 異常出力 | 接点形式 A接点（NO） | ||
| 接点容量 AC250V 1.5A | |||
| 異常検知 | オイルレベル スイッチ |
接点形式 A接点（NO）油面下限でON | |
| 圧力スイッチ | 接点形式 B接点（NC） 作動圧力：0.14MPa OFF 復帰圧力：0.07MPa ON |
||
| 液晶表示 | INTERVAL | 液晶に INT を表示 | |
| DISCHARGE | 液晶に DIS を表示 | ||
| ALARM | 油面低下時、液晶に OILLEVEL ERR を表示 圧力異常時、液晶に PRESSURE ERR を表示 |
||
| 使用粘度範囲 | 68〜1300mm²/s（50Hz） | ||
| タンク有効容量 | 1.8ℓ、3ℓ（樹脂製） 3ℓ、4ℓ、8ℓ（板金製） | ||
| 質量 | 1.8ℓタンク：3.2kg、3ℓタンク：4kg | ||

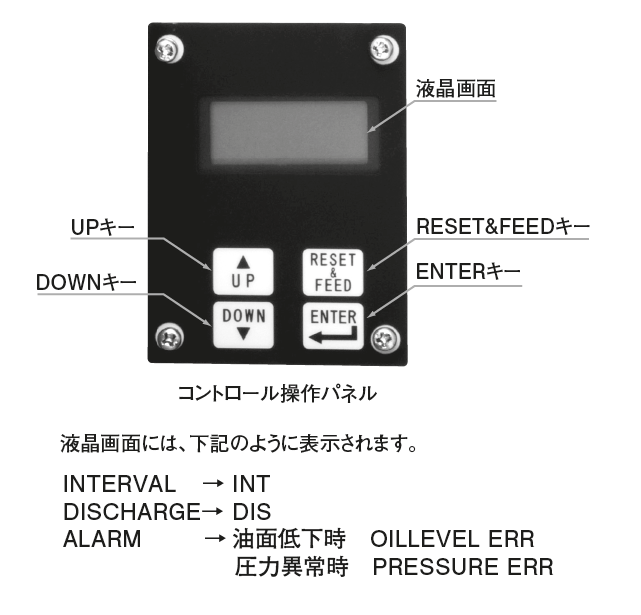

コントローラー設定
ポンプ回路図

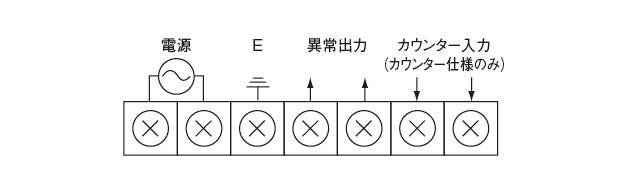

結線図

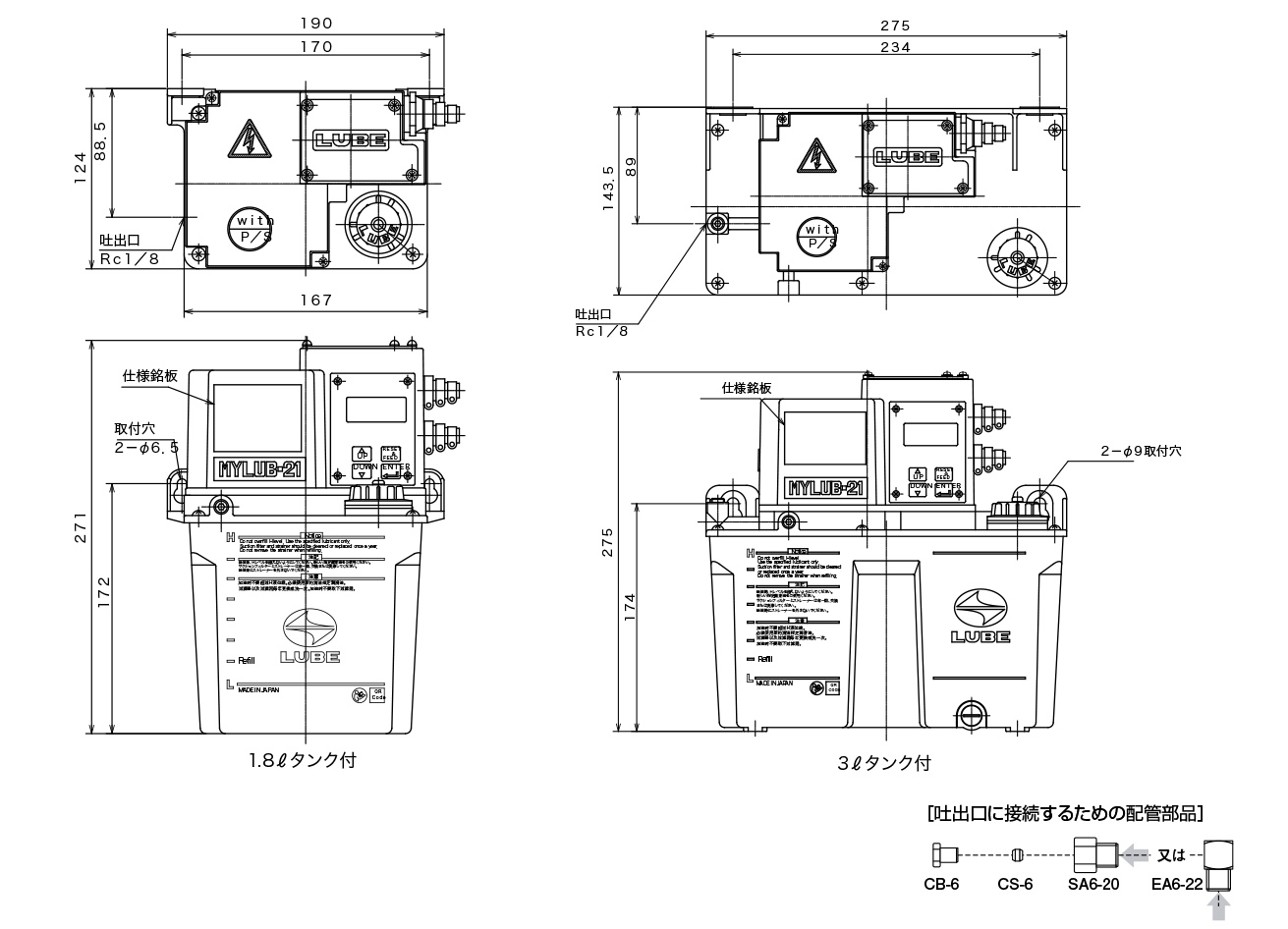

外形寸法図
誤った取扱をすると、死亡または損傷を負う可能性があります。
特定の条件において、感電の可能性があります。
必ずアース線を接続してください。
