オイル潤滑システム

抵抗方式

EX-5型(電磁駆動潤滑吐出型ピストンポンプ)

EX-5型(電磁駆動潤滑吐出型ピストンポンプ)



型式

型式コードNO.
EX-5 112828

仕様

ポンプ 吐出油量 0.5mℓ/ストローク
吐出圧力 0.2MPa
電圧/電流 DC24V 3.0A
通電時間 2秒(30秒以上の通電はしないように)
休止時間 3分以上(通電率1%以下)
異常検知 オイルレベルスイッチ 接点形式 A接点(NO)油面下限でON
接点容量 0.5A,AC DC200V/30W小さい方
使用粘度範囲 32〜1300mm²/s
タンク有効容量 400mℓ
質量 1kg

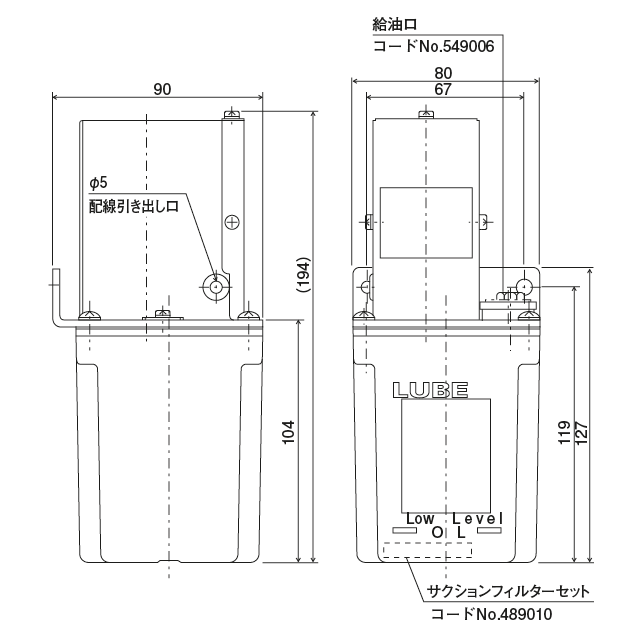

外形寸法図

EX-5 型(電磁駆動間欠吐出型ピストンポンプ)外形寸法図

正しい使い方

● オイルは夏、冬場の油温により粘度変化しますので使用粘度範囲内で、使用するように注意してください。粘度表をご覧ください。
● 特殊添加物オイル、水溶性オイル、溶剤等は、使用しないでください。
● 使用中のオイルは定期的に不純物の混入などを点検し、発見された場合は、ただちにタンク内を洗浄し、新油と交換してください。
● 電圧等の間違いにはご注意ください。
● 吐出口の継手は、締め込み過ぎないようにしてください。締め付けトルク表をご覧ください。
● 油を入れないで運転をしないでください。

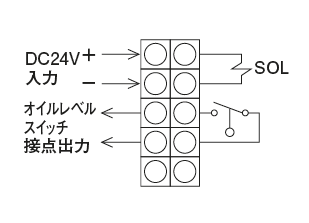

結線図

EX-5 型(電磁駆動間欠吐出型ピストンポンプ)
結線図

ポンプ回路図

EX-5 型(電磁駆動間欠吐出型ピストンポンプ)
ポンプ回路図

警告
誤った取扱をすると、死亡または損傷を負う可能性があります。

感電
特定の条件において、感電の可能性があります。

アース
必ずアース線を接続してください。
