オイル潤滑システム
抵抗方式
ACM-Ⅱ・AMI-300・AMI-1000型（電動駆動連続型ギアーポンプ）

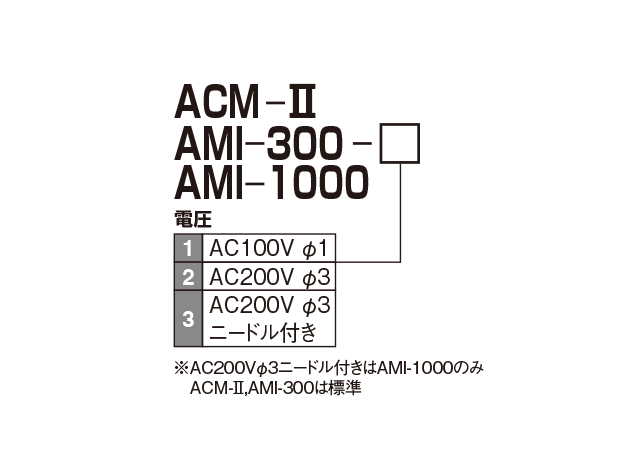

型式表示方法
※板金タンクは別途ご用意しております。
型式
| 型式 | コードNO. |
|---|---|
| ACM-Ⅱ-1 | 102484 |
| ACM-Ⅱ-2 | 102486 |
| AMI-300-1 | 202035 |
| AMI-300-2 | 202036 |
| AMI-1000-1 | 202132 |
| AMI-1000-2 | 202131 |
| AMI-1000-3 | 202275 |
正しい使い方
● サクションフイルターは、年1回交換または洗浄してください。
適応表をご覧ください。
● オイルは夏、冬場の油温により粘度変化しますので使用粘度範囲内で、使用するように注意してください。粘度表をご覧ください。
● 特殊添加物オイル、水溶性オイル、溶剤等は、使用しないでください。
● 使用中のオイルは定期的に不純物の混入などを点検し、発見された場合は、ただちにタンク内を洗浄し、新油と交換してください。
● 電圧等の間違いにはご注意ください。
● 吐出口の継手は、締め込み過ぎないようにしてください。締め付けトルク表をご覧ください。
仕様
| ACM-II | AMI-300 | AMI-1000 | ||
| ポンプ | 吐出油量 | 60mℓ/min（50Hz）70mℓ/min（60Hz） | 300mℓ/min（50Hz）330mℓ/min（60Hz） | 1000mℓ/min（50Hz）1100mℓ/min（60Hz） |
| 吐出圧力 | 0.8MPa （安全弁設定圧） | 0.5MPa（安全弁設定圧） | 1.2MPa（安全弁設定圧） | |
| モーター （異電圧対応ができます） |
電圧/電流 | AC100Vφ1/0.51/0.52A | AC100Vφ1/0.76/0.74A | AC100Vφ1/1.2/1.19A |
| （コンデンサー8μF） | （コンデンサー11μF） | （コンデンサー20μF） | ||
| AC200Vφ3/0.23/0.21A | AC200Vφ3/0.32A/0.3A | AC200Vφ3/0.50/0.43A | ||
| 出力 | 25W 誘導電動機 | 40W 誘導電動機 | 60W 誘導電動機 | |
| 運転定格 | 連続 | |||
| 使用粘度範囲 | 32〜1300mm²/s | 65〜1300mm²/s | ||
| タンク有効容量 | 2ℓ、3ℓ、4ℓ、8ℓ（板金製） | |||
| 質量 | 4.0kg | 4.4kg | 7.1kg | |
| その他 | モーター回転方向：反時計方向 | モーター回転方向：時計方向 | モーター回転方向：反時計方向 | |
| 外付けヒューズ | 100V/1A 200V/0.5A | 100V/1.5A 200V/1A | 100V/2A 200V/1A | |

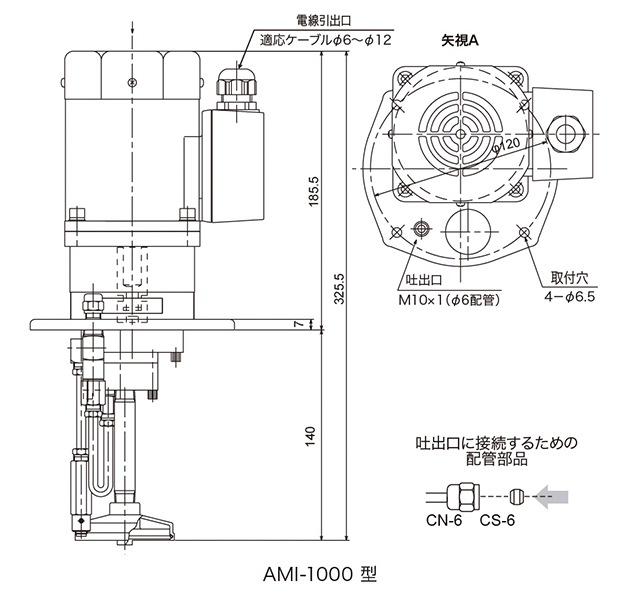

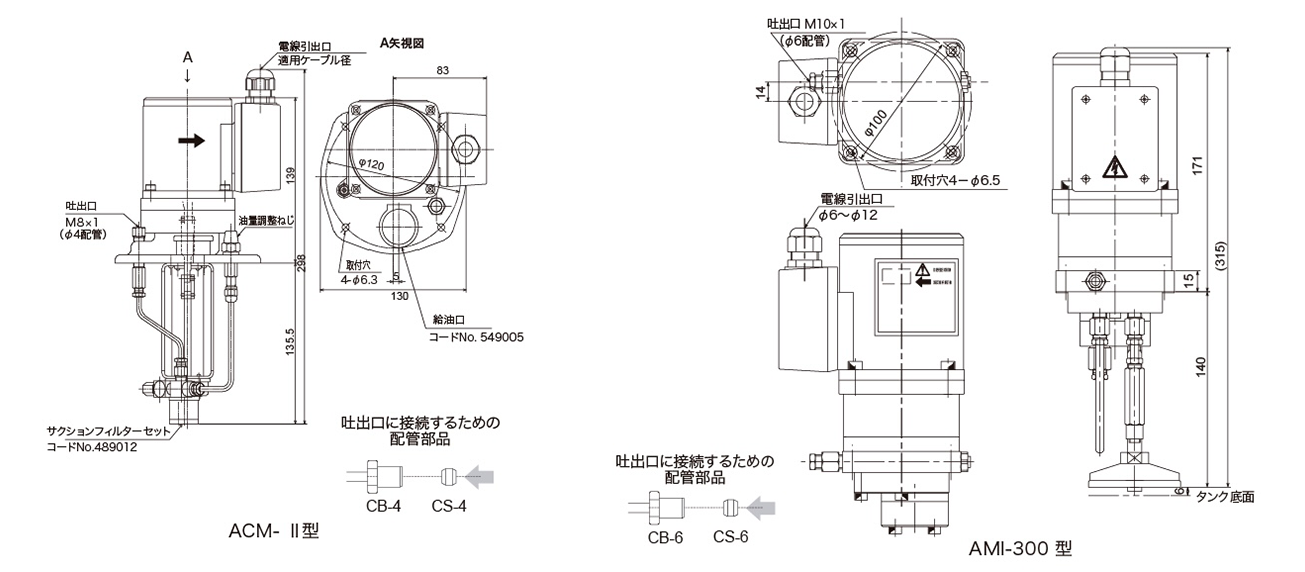

外形寸法図
外形寸法図

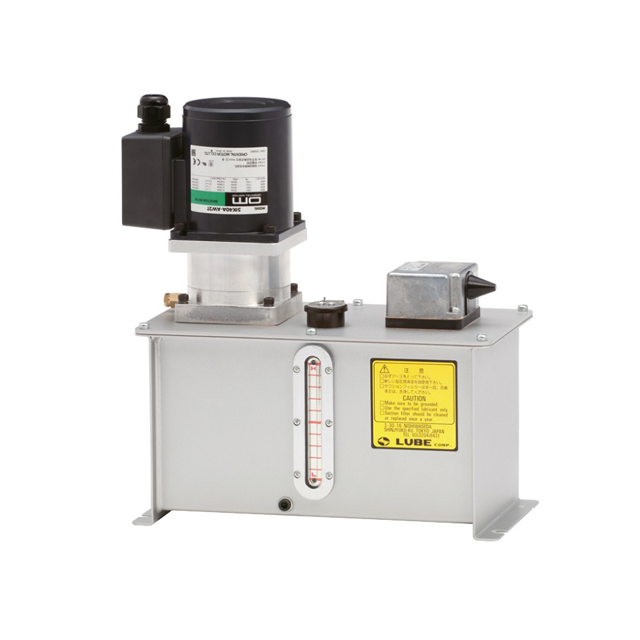

AMI-300型 3ℓタンク仕様

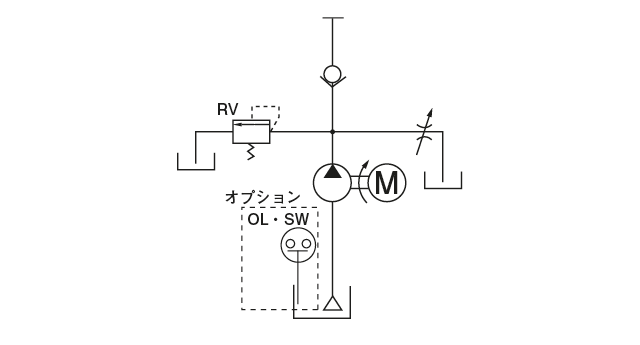

ポンプ回路図
結線図
誤った取扱をすると、死亡または損傷を負う可能性があります。
特定の条件において、感電の可能性があります。
必ずアース線を接続してください。
