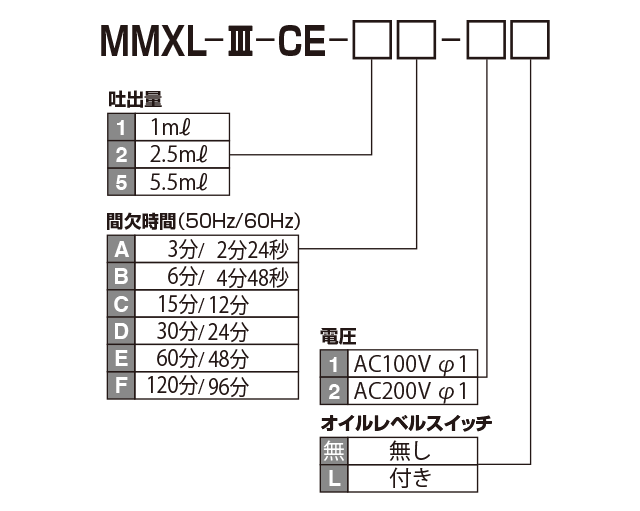

型式表示方法

※板金タンクは別途ご用意しております。

仕様

型式

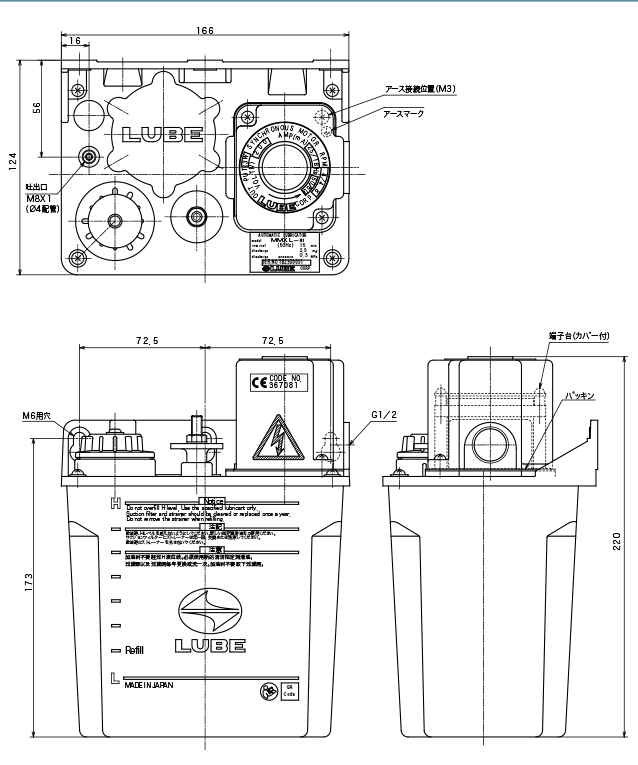

外形寸法図

正しい使い方

● 給油ストレーナーは外さないでください。異物混入の原因となります。
● サクションフイルターは、年1回交換または洗浄してください。
適応表をご覧ください。
● オイルは夏、冬場の油温により粘度変化しますので使用粘度範囲内で、使用するように注意してください。粘度表をご覧ください。
● 特殊添加物オイル、水溶性オイル、溶剤等は、使用しないでください。
● 使用中のオイルは定期的に不純物の混入などを点検し、発見された場合は、ただちにタンク内を洗浄し、新油と交換してください。
● 電圧等の間違いにはご注意ください。
● 吐出口の継手は、締め込み過ぎないようにしてください。締め付けトルク表をご覧ください。
● 油量調整ノブを無理に押し下げないでください。
● 油量調整は油量調整ノブが上昇している時には、行わないでください。最下限にて調整をしてください。

交換モーター型式

ポンプ回路図

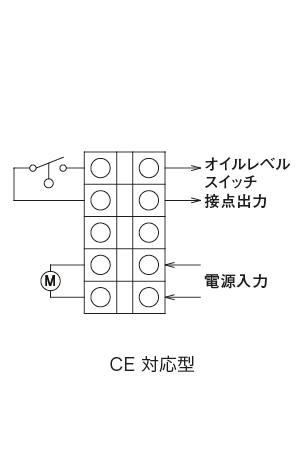

結線図

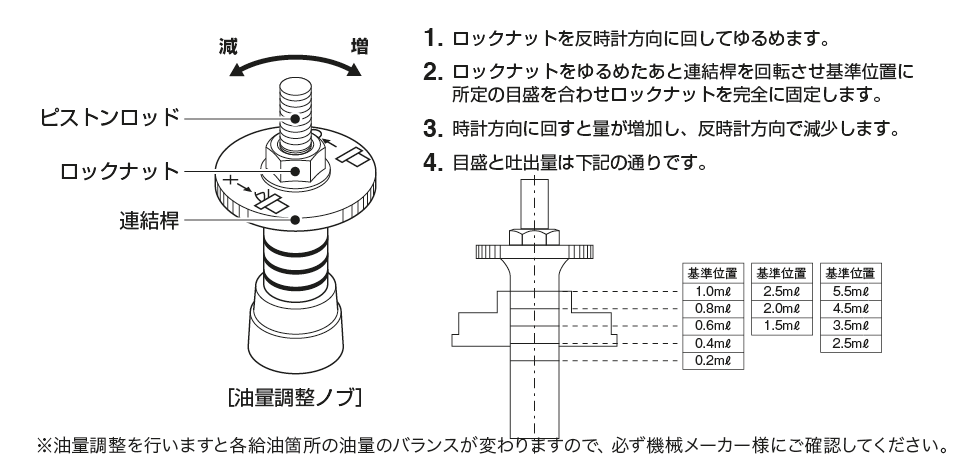

吐出油量の調整方法

※ 油量調整を行いますと各給油箇所の油量のバランスが変わりますので、必ず機械メーカー様にご確認してください。
