グリスシステム
主管脱圧/圧力進行併用システム
ツイン型電動ポンプ EGM-T型
ソレノイドバルブの切替えをすることで圧力進行用と主管脱圧用を併用できます。
フィルター531403 交換動画
HORIKOSHIポンピングユニット交換動画
仕様
| ポンプ | 吐出量 | 10ml/min |
|---|---|---|
| 吐出圧力 | 10MPa (安全弁設定圧) | |
| 電圧/電流 DC24V |
モーター | 20W/0.8A |
| 脱圧ソレイド | 26W/1.1A | |
| 合計 | 46W/1.9A | |
| 最大通過時間 | 通電時間 7分30秒以下 | |
| 通電率 | 25%以下（20℃）（間欠仕様） | |
| 使用稠度範囲 | カートリッジグリス No.000、00、0、1 | |
| 推奨グリス | MP0、FS2、MT1 | |
| カートリッジ容量 | 200ml、400ml、700mlカートリッジ | |
| 質量 | 1.78kg(2C)、1.83kg（4C）、1.8kg(7C) | |
| 脱圧装置 | 脱圧ソレイド内蔵 | |

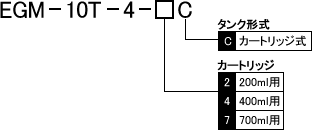

発注ご指示表記
型式
| 型式 | コードNo. |
|---|---|
| EGM-10T-4-2C | 103902 |
| EGM-10T-4-4C | 103834 |
| EGM-10T-4-7C | 103835 |
正しい使い方
| ● | このポンプユニットは制御回路が別に必要になります |
| ● | メーカー推奨のカートリッジグリスを使用してください。 |
| ● | 二硫化モリブデン入のグリスは絶対に使用しないでください。 |
| ● | リチューム系グリスを使用してください。 （リチューム系グリス以外の場合はご相談ください。） |
| ● | 真鍮およびゴムを侵す成分の入ったグリスは使用しないでください。 |
| ● | カートリッジ交換時には異物混入に十分ご注意ください。 |
| ● | カートリッジ交換時は、ポンプに空気が入らないようにご注意ください。 |
| ● | 連続運転はしないでください。 |
| ● | カートリッジ交換後は必ずエアー抜きプラグを開いてエアー抜きを行ってください。 |
資料
ポンプ回路図

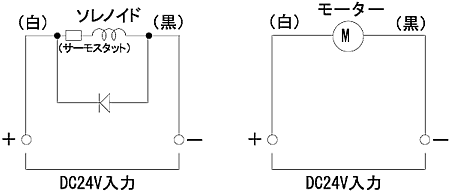

結線図

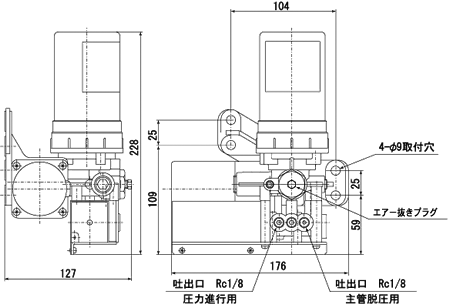

外形寸法図[EGM-10T-4-2C]

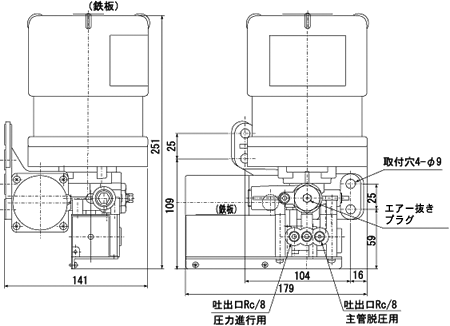

外形寸法図[EGM-10T-4-7C]
外形寸法図[EGM-10T-4-4C]
