圧力進行作動型電動ポンプ GMNH型[高圧タイプ]
![圧力進行作動型電動ポンプ GMNH型[高圧タイプ]](https://horikoshi-lube.co.jp/item_img/products/L72-6547.png)
圧力進行作動型定量バルブとの組合せで、ポンプの運転時間により吐出量を少量から中量まで変えることができる、カートリッジ用電動ポンプです。
仕様
| ポンプ | |||
| 吐出量 | 10ml/min | ||
|---|---|---|---|
| 吐出圧力 | 20MPa (安全弁設定圧) | ||
| モーター | |||
| 電圧/電流 | DC24Vφ1/0.65A | AC100Vφ1/0.65A | AC200Vφ1/0.65A |
| 出力 | 15W DCブラシモーター | 25W インダクションモーター | |
| 使用稠度範囲 | カートリッジグリスNO.000、00、0、1（リチューム系） | ||
| 推奨グリス | リューベオリジナルグリス MP0、MP1、FS2 | ||
| カートリッジ容量 | 400ml、700mlカートリッジ | ||
| 質量 | 2.8kg（DC24V）、3.1kg（AC100V、200V） | ||

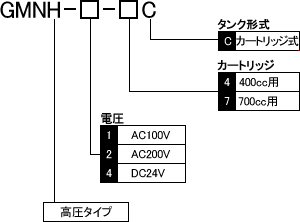

発注ご指示表記
型式
| 型式 | コードNo. |
|---|---|
| GMNH-1-4C | 103553 |
| GMNH-1-7C | 103550 |
| GMNH-2-4C | 103554 |
| 型式 | コードNo. |
|---|---|
| GMNH-2-7C | 103551 |
| GMNH-4-4C | 103552 |
| GMNH-4-7C | 103549 |
正しい使い方
| ● | このポンプユニットは制御回路が別に必要になります |
| ● | メーカー推奨のグリスを使用してください。 |
| ● | 二硫化モリブデン入のグリスは絶対に使用しないでください。 |
| ● | リチューム系グリスを使用してください。 (リチューム系グリス以外の場合はご相談ください。） |
| ● | 真鍮およびゴムを侵す成分の入ったグリスは使用しないでください。 |
| ● | カートリッジ交換時には異物混入に十分ご注意ください。 |
| ● | カートリッジ交換後は必ずエアー抜きボタンを押してエアー抜きを行ってください。 |
資料
ポンプ回路図

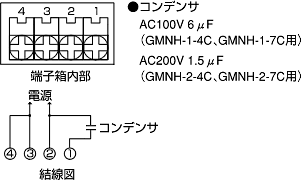

結線図
外形寸法図[GMNH-4-4C]
外形寸法図[GMNH-2-4C・GMNH-1-4C]

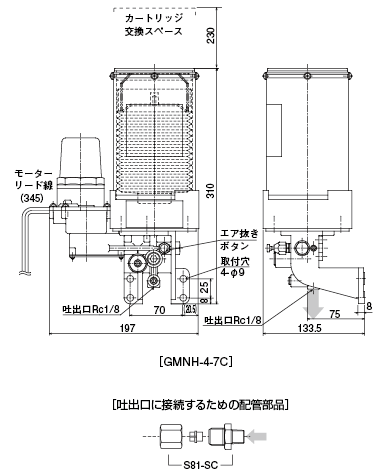

外形寸法図[GMNH-4-7C]

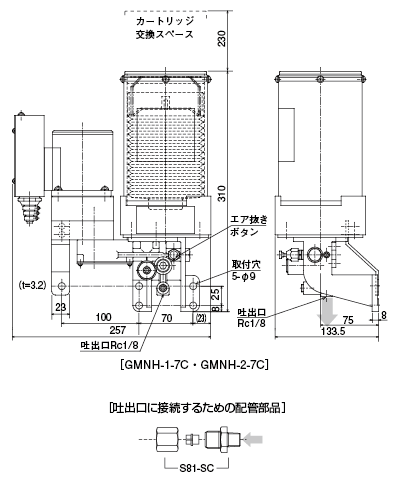

外形寸法図[GMNH-1-7C・GMNH-2-7C]
