配管部品
アダプター
EA4 · EA6 型（エルボアダプター）
・RoHs指令（2011/65/EU,（EU）2015/863準拠）

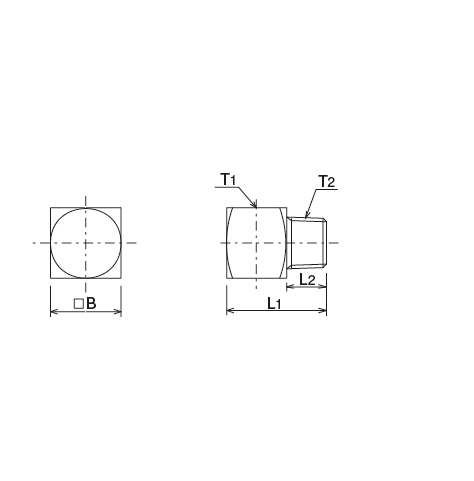

外形寸法図
| 型式 | コードNO. | 管外径（φ） | L1 | L2 | T1 | T2 | B |
|---|---|---|---|---|---|---|---|
| EA4-20 | 106021 | 4 | 20 | 8 | M8×1 | R1/8 | 14 |
| EA4-25 | 106022 | 25 | 13 | ||||
| EA4-30 | 106023 | 30 | 18 | ||||
| EA4-40 | 106024 | 40 | 28 | ||||
| EA4-50 | 106025 | 50 | 38 | ||||
| EA4-60 | 106026 | 60 | 48 | ||||
| EA4-2R | 206091 | 25 | 11 | R1/4 | |||
| EA6-22F | 206100 | 6 | 22 | 8 | M10×1 | R1/8 | 17 |
●材質：真鍮（C3604）組立のときは、オスネジにシール剤を使用してください。
※EA4-20：10、50個単位でご注文ください。

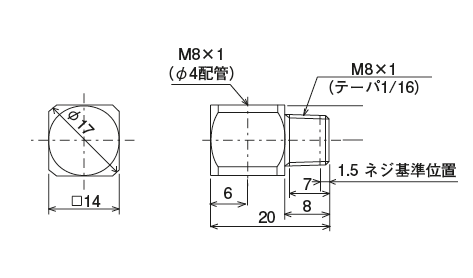

外形寸法図
型式
| 型式 | コードNO. | 管外径（φ） |
|---|---|---|
| EA4-8テーパ | 106037 | 4 |
●材質：真鍮（C3604）組立のときは、オスネジにシール剤を使用してください。

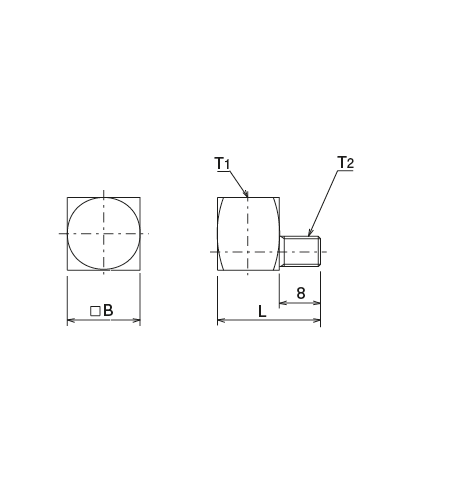

外形寸法図
型式
| 型式 | コードNO. | 管外径（φ） | L | T1 | T2 | B | 材質 |
|---|---|---|---|---|---|---|---|
| EA4-6A | 106076 | 4 | 20 | M8×1 | M6×1 | 14 | 真鍮（C3604） |
| EA4-6AS | 106074 | M6×1テーパ | 鉄（SS330B） | ||||
| EA4-6B | 106075 | M6×0.75 | 真鍮（C3604） | ||||
| EA4-US | 166036 | 1/4-28UNF | 鉄（SUM-21） | ||||
| EA6-6AS | 166048 | 6 | 22 | M10×1 | M6×1テーパ | 16 | 鉄（SUM-21） |
| EA6-U | 166040 | 1/4-28UNF |
組立のときは、オスネジにシール剤を使用してください。
