配管部品
フレキシブル ホース
PH 型（フレキシブルホース［中・高圧用］）
・RoHs指令（2011/65/EU,（EU）2015/863準拠）

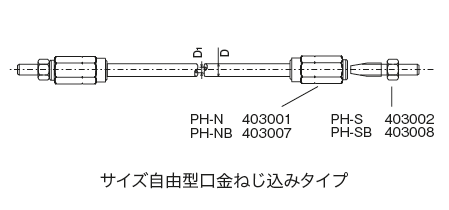

外形寸法図
高圧用（使用温度 －30℃〜＋80℃）
| 型式 | コードNO. | D（φ） | D1（φ） | 定尺（ｍ） | 使用圧力（MPa） | 破壊圧力（MPa） | 最小曲げ半径（R） | 材質 | 色 |
|---|---|---|---|---|---|---|---|---|---|
| PH-60 | 403010 | 8.3 | 3.6 | 100 | 20 | 72 | 15 | ポリアミド | 黒 |
| PH-60B | 403020 | 12.37 | 6.35 | 40 |
正しい使い方
● 使用圧力、長さ、曲げRは余裕をもたせてご使用ください。
● 推奨継手は、P.162をご参照ください。

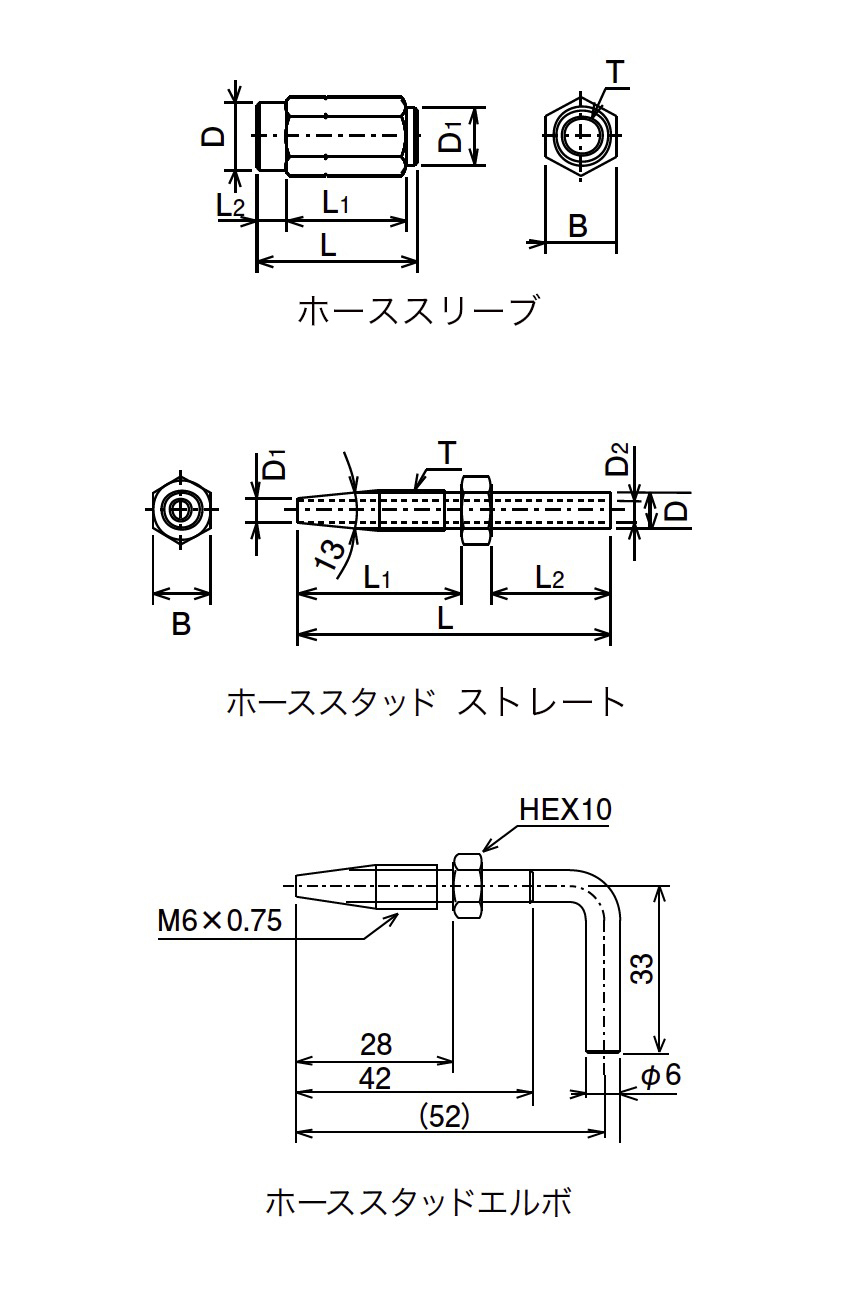

外形寸法図
ホーススリーブ
| 型式 | コードNO. | T | L | L1 | L2 | D | D1 | B |
|---|---|---|---|---|---|---|---|---|
| PH-N | 403001 | M6×0.75 | 28 | 21 | 5 | φ11.7 | φ10 | 12 |
| PH-NB | 403007 | M9×1.0 | 37 | 31 | 4 | φ16.5 | φ14 | 17 |
●材質：鉄
ホーススタッド ストレート
| 型式 | コードNO. | T | L | L1 | L2 | D | D1 | D2 | B |
|---|---|---|---|---|---|---|---|---|---|
| PH-S | 403002 | M6×0.75 | 54 | 28 | 21 | φ6 | φ3.9 | φ4 | 10 |
| PH-SB | 403008 | M9×1.0 | 69 | 35.5 | 27 | φ8 | φ6.2 | φ5 | 14 |
●材質：鉄
ホーススタッド エルボ
| 型式 | コードNO. |
|---|---|
| PH-SE | 403003 |
●材質：鉄

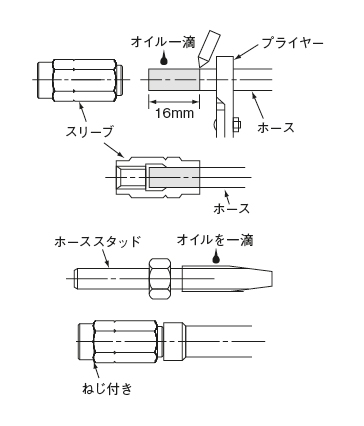

ポリアミドホースの組立手順
組立方法（PH-60）
ホーススリーブ（PH-N）をホースの切口に押し込み、反時計方向に廻します。この時、ホースの表面に油を少量つけるとスムーズに作業ができます。
高圧用ポリアミドホース組立手順
1. パイプカッターを使用して高圧ホースを使用寸法に切断する
ホースの切り口が直角であること
2. 高圧ホースの先端より16mm±1mm（PH-60Bの場合は24mm±1mm）の位置に白いマジック等で印をつける
3. 高圧ホース先端部全周にグリスを薄く塗布する
グリスの代わりにオイルでも可
4. ホーススリーブをホースの切り口に押し込み、反時計方向にホーススリーブ側を廻しながらホースにつけた印（ホース先端から16mm±1mm）の位置までネジ込む。（PH-60Bの場合は24mm±1mm）
5. ホーススタッドのねじ部全周にグリスを薄く塗布する
グリスの代わりにオイルでも可
6. ホーススリーブを固定し、ホーススタッドを時計方向に廻して六角部に当たるまでねじ込む
締め付けトルク（目安）：80〜90kgf・cm
