配管部品
SAG · ECMG 型（狭所配管用継手）
・RoHs指令（2011/65/EU,（EU）2015/863準拠）
RoHS 基準に対応しております。雄ネジを接続する時、シール剤をご使用ください。

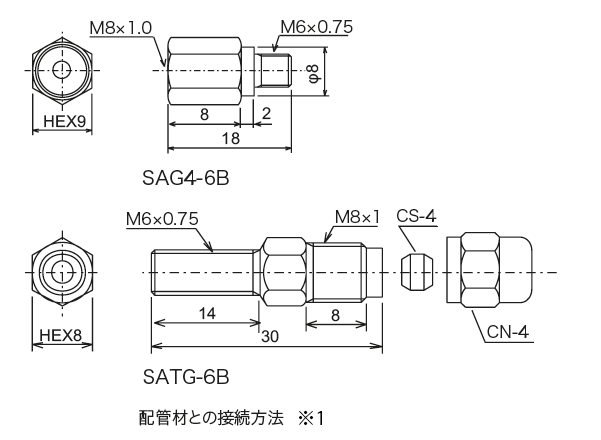

外形寸法図
型式
| 型式 | コードNO. | 管外径（φ） |
|---|---|---|
| SAG4-6B | 106366 | 4 |
| SATG-6B | 106064 | 4 |
※1. CS-4、CN-4は別途お買い求めください。
●材質：真鍮（C3604）

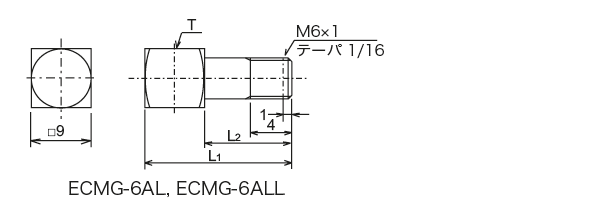

型式
| 型式 | コードNO. | L1 | L2 | T |
|---|---|---|---|---|
| ECMG-6ALL | 106382 | 23 | 14 | M6×1 |
| ECMG-6AL | 106383 | 20 | 11 | M6x1 |
組み立ての時にはオスネジにシール剤を使用してください。

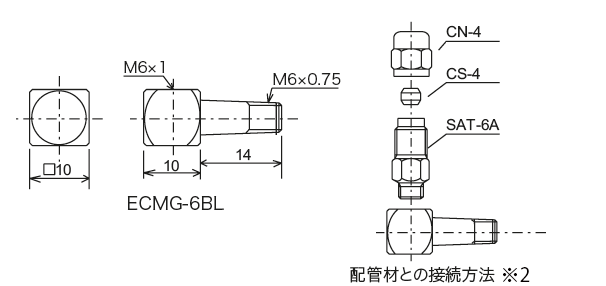

外形寸法図
ナイロンパイプをご使用の際はチューブ・インサートが必要です。
型式
| 型式 | コードNO. |
|---|---|
| ECMG-6BL | 166039 |
組み立ての時にはオスネジにシール剤を使用してください。
※2. CS-4、CN-4、SAT-6Aは別途お買い求めください。
