配管部品
コネクター
SC · EC · TC 型（コネクター）
・RoHs指令（2011/65/EU,（EU）2015/863準拠）

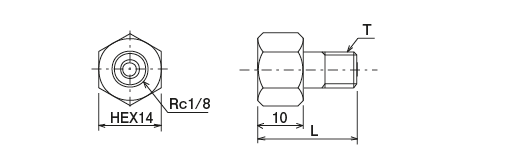

外形寸法図
型式
| 型式 | コードNO. | L | T |
|---|---|---|---|
| SC1-20 | 106141 | 20 | R1/8 |
| SC1-25 | 106142 | 25 | |
| SC1-30 | 106143 | 30 | |
| SC1-40 | 106144 | 40 | |
| SC1-50 | 106145 | 50 | |
| SC1-60 | 106146 | 60 | |
| SC2 | 206141 | 20 | R1/4 |
●材質：真鍮（C3604）
Rはオスネジ、Rcはメスネジを表します。
組立のときは、オスネジにシール剤を使用してください。

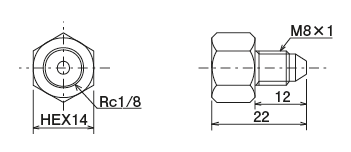

外形寸法図
型式
| 型式 | コードNO. |
|---|---|
| SC-8T | 106147 |
●材質：真鍮（C3604）

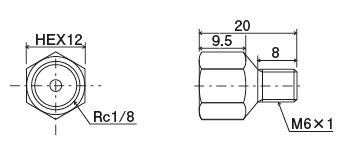

外形寸法図
型式
| 型式 | コードNO. |
|---|---|
| SC-6A | 106154 |
●材質：真鍮（C3604）

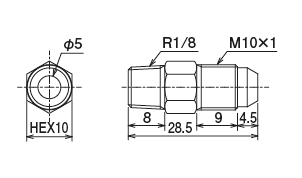

外形寸法図
型式
| 型式 | コードNO. |
|---|---|
| SC-10T | 166152 |
●材質：真鍮（C3604）
外形寸法図
型式
| 型式 | コードNO. |
|---|---|
| SCR | 106151 |
●材質：真鍮（C3604）
外形寸法図
型式
| 型式 | コードNO. |
|---|---|
| SC2-14T | 612165 |
●材質：鉄（SUM24L）
外形寸法図
型式
| 型式 | コードNO. |
|---|---|
| SC1-10T | 612192 |
●材質：鉄（SUM24L）
外形寸法図
型式
| 型式 | コードNO. | L1 | L2 | L3 |
|---|---|---|---|---|
| EC1-22 | 106101 | 22 | 14 | 14 |
| EC1-25 | 106102 | 25 | ||
| EC1-30 | 106103 | 30 | ||
| EC1-40 | 106104 | 40 | ||
| EC1-50 | 106105 | 50 | ||
| EC1-60 | 106106 | 60 | ||
| EC1-20 | 106107 | 20 | 12 | 12 |
●材質：真鍮（C3604）
Rはオスネジ、Rcはメスネジを表します。
組立のときは、オスネジにシール剤を使用してください

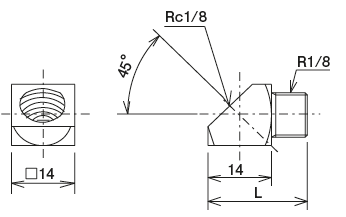

外形寸法図
型式
| 型式 | コードNO. | L |
|---|---|---|
| ECC-22 | 106121 | 22 |
| ECC-25 | 106122 | 25 |
| ECC-30 | 106123 | 30 |
| ECC-40 | 106124 | 40 |
| ECC-50 | 106125 | 50 |
| ECC-60 | 106126 | 60 |
●材質：真鍮（C3604）
Rはオスネジ、Rcはメスネジを表します。
組立のときは、オスネジにシール剤を使用してください

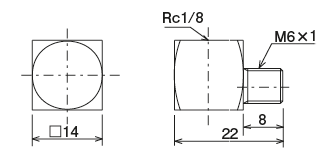

外形寸法図
型式
| 型式 | コードNO. |
|---|---|
| EC-6A | 106181 |
●材質：真鍮（C3604）

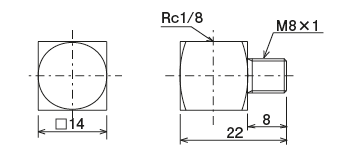

外形寸法図
型式
| 型式 | コードNO. |
|---|---|
| EC-8A | 106182 |
●材質：真鍮（C3604）
外形寸法図
型式
| 型式 | コードNO. | L | T |
|---|---|---|---|
| ECM-5A | 106183 | 6 | M5 × 0.8 |
| ECM-6B | 106184 | M6 × 0.75 | |
| ECM-6A | 106185 | M6 × 1（テーパー1/16） | |
| ECM-6BL | 106192 | 8 | M6 × 0.75（テーパー1/16） |
●材質：真鍮（C3604）
※組立のときは、オスネジにシール剤を使用してください。

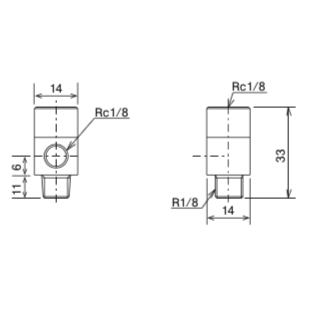

外形寸法図
型式
| 型式 | コードNO. |
|---|---|
| PGC | 106169 |
●材質：真鍮（C3604）
圧力計取付用分岐コネクターです。
Rはオスネジ、Rcはメスネジを表します。
組立のときは、オスネジにシール剤を使用してください。
