配管部品
ジャンクション
PJ 型（主配管分岐用ジャンクション）
・RoHs指令（2011/65/EU,（EU）2015/863準拠）
吐出圧力が10MPa以下のポンプを使用し、管外径がφ6のパイプを接続するときに使います。

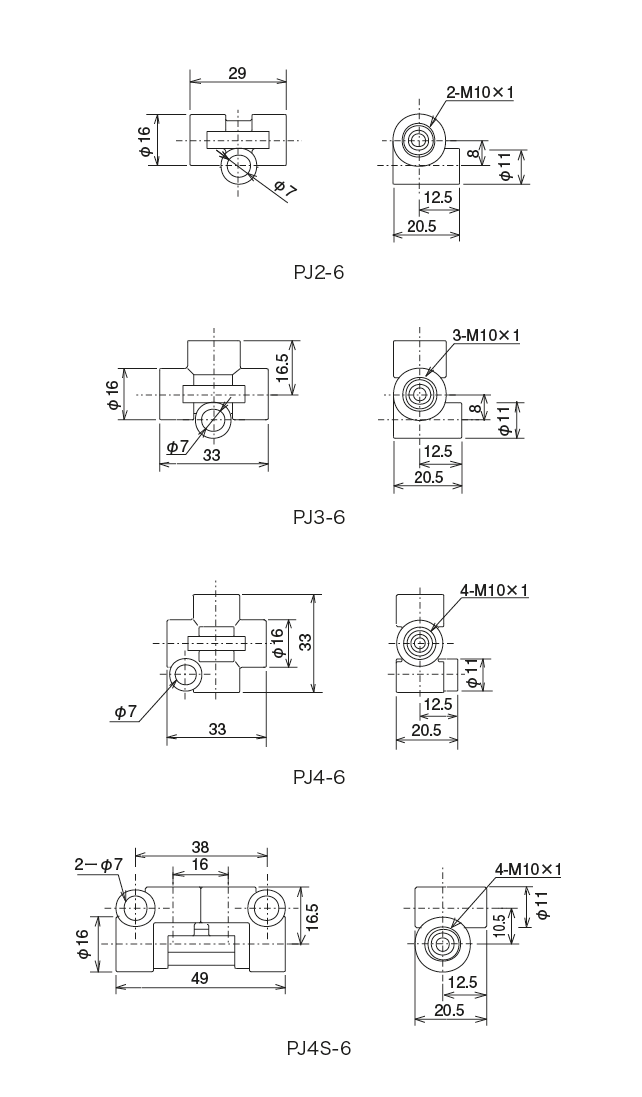

外形寸法図
型式
| 型式 | コードNO. | 仕様 |
|---|---|---|
| PJ2-6 | 206452 | 2方向 |
| PJ3-6 | 206453 | 3方向 |
| PJ4-6 | 206454 | 4方向 |
| PJ4S-6 | 206461 |
●材質：亜鉛ダイキャスト（ZDC）

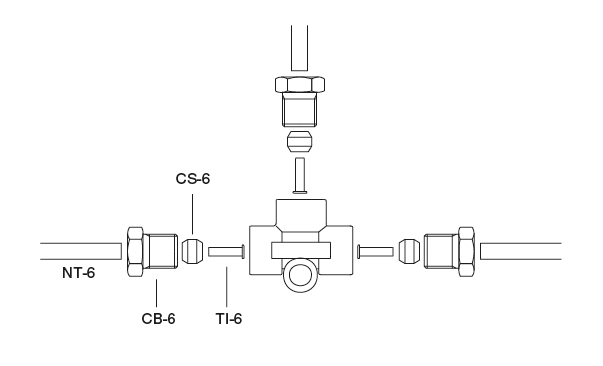

ナイロンパイプNT-6 接続例
※JV型とPJ型で、穴のネジサイズが異なります。配管接続不良による漏れの原因になりますので、部品手配の間違いにご注意ください。
