オイル潤滑システム
エアー駆動式
VBP型（エアー駆動式速乾性対応微量吐出ピストンポンプ ）

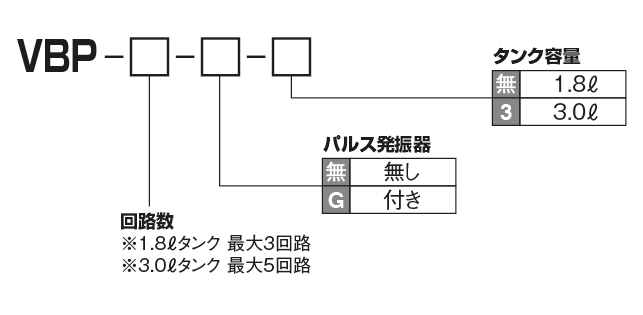

型式表示方法
型式
| 型式 | コードNO. | 回路数 | ジェネレーター | タンク | |
|---|---|---|---|---|---|
| 1.8ℓ | 3.0ℓ | ||||
| VBP-1 | 112740 | 1 | ○ | ||
| VBP-2 | 112741 | 2 | ○ | ||
| VBP-3 | 112742 | 3 | ○ | ||
| VBP-1-G | 112746 | 1 | ○ | ○ | |
| VBP-2-G | 112747 | 2 | ○ | ○ | |
| VBP-3-G | 112748 | 3 | ○ | ○ | |
| VBP-1-3 | 112752 | 1 | ○ | ||
| VBP-2-3 | 112753 | 2 | ○ | ||
| VBP-3-3 | 112754 | 3 | ○ | ||
| VBP-4-3 | 112755 | 4 | ○ | ||
| VBP-5-3 | 112756 | 5 | ○ | ||
| VBP-1-G-3 | 112762 | 1 | ○ | ○ | |
| VBP-2-G-3 | 112763 | 2 | ○ | ○ | |
| VBP-3-G-3 | 112764 | 3 | ○ | ○ | |
| VBP-4-G-3 | 112765 | 4 | ○ | ○ | |
| VBP-5-G-3 | 112766 | 5 | ○ | ○ | |
仕様
| 吐出量 | 0〜0.07mℓ/ショット |
| 吐出サイクル | 2回/秒（最大） |
| ポンプ比 | 1:5 |
| （空気圧力0.3MPa時吐出圧1.5MPa、 | |
| 吐出量0.05mℓ/ショット時） | |
| 使用空気圧力範囲 | 0.3〜0.7MPa |
| 0.4〜0.7MPa（パルス発振器仕様） | |
| 使用粘度範囲 | 2〜180mm²/s |
| 標準ポンプ回路数 | 1.8ℓタンク：3回路 |
| 3.0ℓタンク：5回路 | |
| タンク容量 | 1.8ℓ、3ℓ樹脂タンク（標準） |
ポンプ回路、タンク容量の組合せの特殊ユニットも承ります。
正しい使い方
●取扱説明書をご覧ください。

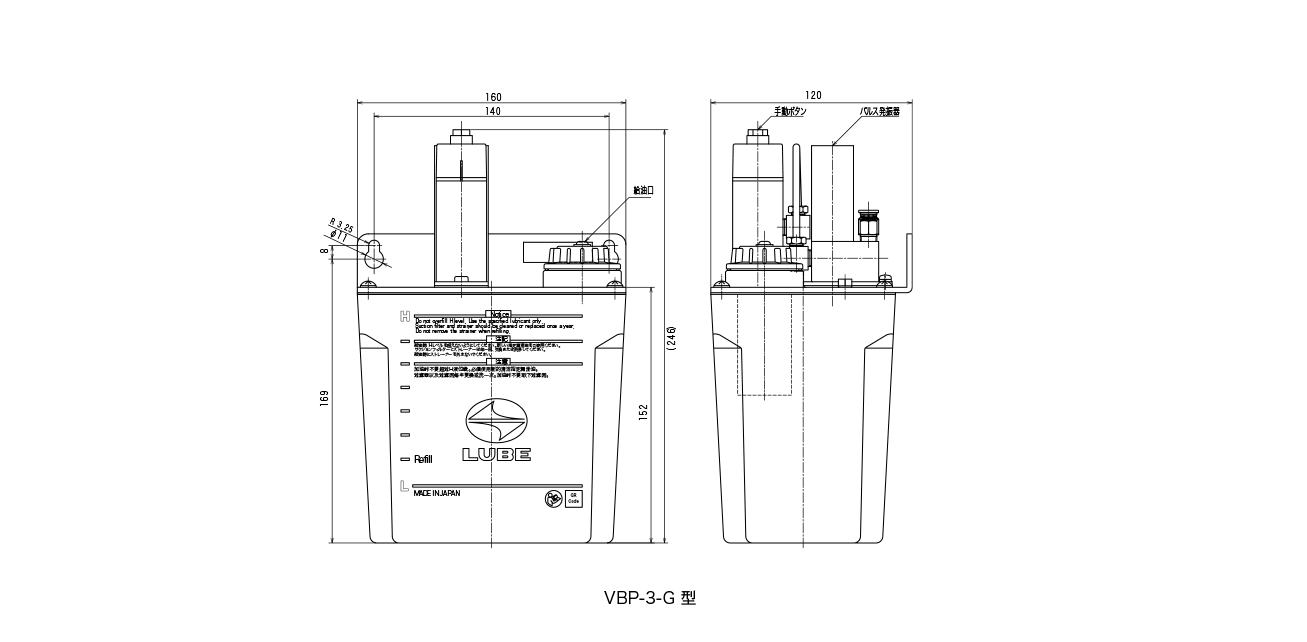

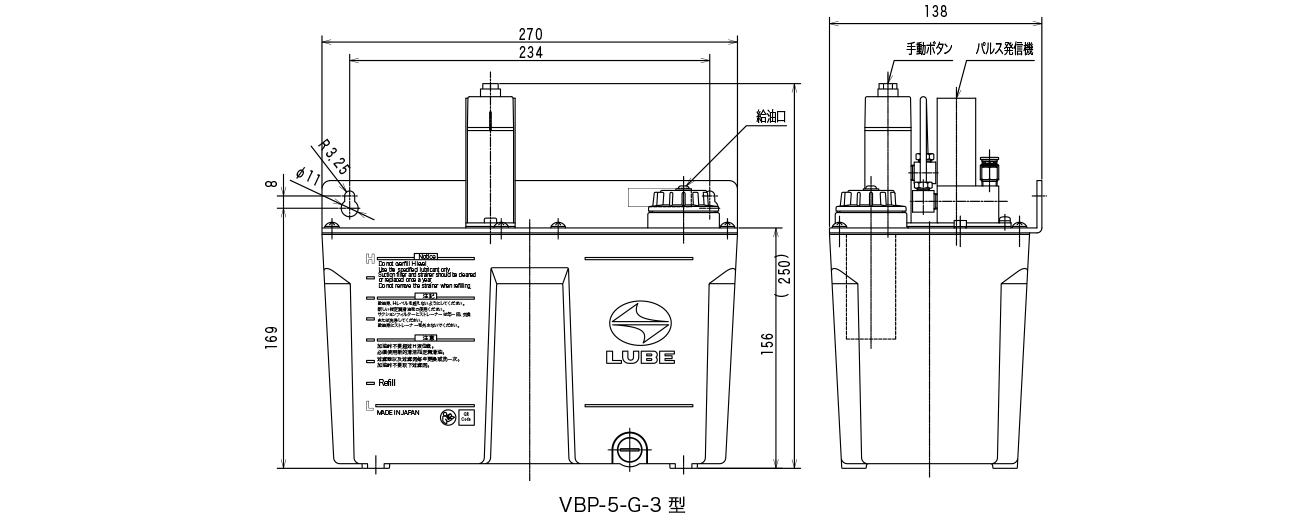

外形寸法図
外形寸法図

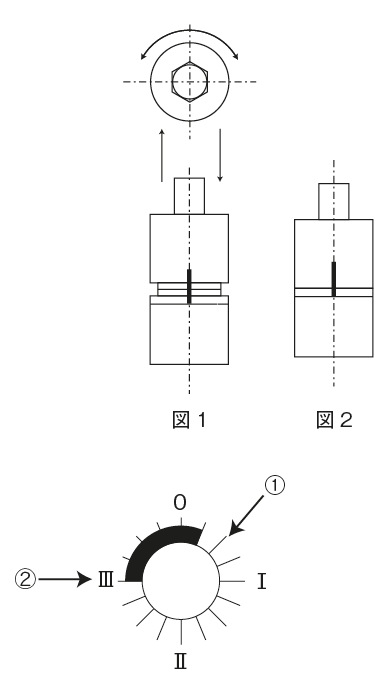

VBP 型ポンプ各調整部の調整方法
油量調整ノブ回転数-吐出量
| ノブの回転数 | 0 | 1 | 2 | 4 | 6 | 8 | 10 | 12 | 14 |
|---|---|---|---|---|---|---|---|---|---|
| 1ショット当たりの吐出量 | 0 | 0.005 | 0.01 | 0.02 | 0.03 | 0.04 | 0.05 | 0.06 | 0.07 |
注意：1回転以下での目盛り設定は吐出量が不安定になります。なるべく1回転以上の設定でご使用ください。
単位：cc/shot
パルス発振器調整方法
マイナスドライバーで表2を参考に調整をしてください。尚、「目盛と吐出回数」の値は参考値で、パルス発振器個々のバラツキは±30％程あります。表の値はあくまでも目安として、微調整を行ってください。
目盛-吐出回数
単位：回/分
| 位置 | 目盛 | 加圧空気圧力（MPa） | ||
|---|---|---|---|---|
| 0.3 | 0.4 | 0.5 | ||
| ① | ＊ | 150 | 130 | 120 |
| ② | Ⅲ | 3 | 3 | 3 |
△注意
1. パルス発振器の吐出回転数は上記のように、加圧空気圧力によって変化します。加圧空気圧力は必ず減圧弁で圧力設定してください。
2. パルス発振器の目盛で、位置②〜①間の■部では使用しないでください。
エアー抜き方法
ポンプの初期運転時には、エアー抜き作業が必要となります。エアー抜きは吐出量を最大（ノブ14回転）に設定して ポンプを運転させるか、手動ボタンを操作することにより行います。
