吐出量調整型定量バルブDVR型
PM型ポンプから圧送されるオイルを 定量吐出します。
型式
| コードNO. | 型式 | 口数 | L1 | L2 |
|---|---|---|---|---|
| 619041 | DVR-1 | 1 | 71 | - |
| 619042 | DVR-2 | 2 | 96 | - |
| 619043 | DVR-3 | 3 | 121 | 27 |
| 619044 | DVR-4 | 4 | 146 | 52 |
| 619045 | DVR-5 | 5 | 171 | 77 |
| 619046 | DVR-6 | 6 | 196 | 52 |
| 619047 | DVR-7 | 7 | 221 | 77 |
| 619048 | DVR-8 | 8 | 246 | 102 |
| 619049 | DVR-9 | 9 | 271 | 127 |
| 619050 | DVR-10 | 10 | 296 | 102 |
仕様
| 吐出油量 | 0.03、0.05，0.1，0.2，0.3，0.5ml/ストローク |
|---|---|
| 作動圧力 | 1.2MPa |
| 復帰圧力 | 0.5MPa |
| 吐出量 | ピストンストローク（mm） | L3寸法（mm） |
|---|---|---|
| 0.5 | 10 | 10.6 |
| 0.3 | 6 | 6.6 |
| 0.2 | 4 | 4.6 |
| 0.1 | 2 | 2.6 |
| 0.05 | 1 | 1.6 |
| 0.03 | 0.6 | 1.2 |
| 0 | 0 | 0.6 |
基本取付穴位置
| 左より | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|
| DVR-1 | ○ | - | - | - | - | - | - | - | - | - |
| DVR-2 | ○ | - | - | - | - | - | - | - | - | |
| DVR-3 | ○ | ○ | - | - | - | - | - | - | - | |
| DVR-4 | ○ | ○ | - | - | - | - | - | - | ||
| DVR-5 | ○ | ○ | - | - | - | - | - | |||
| DVR-6 | ○ | ○ | - | - | - | - | ||||
| DVR-7 | ○ | ○ | - | - | - | |||||
| DVR-8 | ○ | ○ | - | - | ||||||
| DVR-9 | ○ | ○ | - | |||||||
| DVR-10 | ○ | ○ |
資料

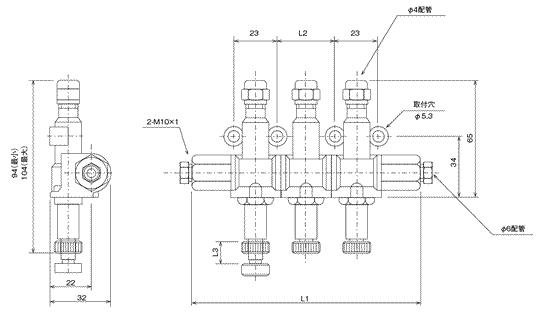

外形寸法図
