オイル潤滑システム
定量方式
MO2・MO2C型定量バルブ用 ジャンクション
MO2・MO2C型定量バルブ用のジャンクション
型式
| 型式 | コードNO. | |
|---|---|---|
| SCP | 619803 | |
材質：真鍮（BS材C3604）
資料

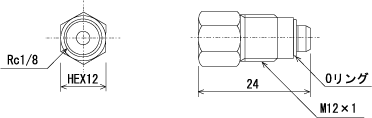

外形寸法
型式
| 型 式 | コードNO. | |
|---|---|---|
| BPP | 619802 | |
材質：鉄（SUM24）
資料
外形寸法図
型式
| 型 式 | コードNO. | 仕 様 | L1 | L2 |
|---|---|---|---|---|
| JVPA- 1S | 216001 | シングル型 1口用 | 33 | 22 |
| JVPA- 2S | 216002 | シングル型 2口用 | 49 | 38 |
| JVPA- 3S | 216003 | シングル型 3口用 | 65 | 54 |
| JVPA- 4S | 216004 | シングル型 4口用 | 81 | 70 |
| JVPA- 5S | 216005 | シングル型 5口用 | 97 | 86 |
| JVPA- 6S | 216006 | シングル型 6口用 | 113 | 102 |
| JVPA- 7S | 216007 | シングル型 7口用 | 129 | 118 |
| JVPA- 8S | 216008 | シングル型 8口用 | 145 | 134 |
| JVPA- 9S | 216009 | シングル型 9口用 | 161 | 150 |
| JVPA-10S | 216010 | シングル型10口用 | 177 | 166 |
| JVPA-11S | 216011 | シングル型11口用 | 193 | 182 |
| JVPA-12S | 216012 | シングル型12口用 | 209 | 198 |
| 型 式 | コードNO. | 仕 様 | L1 | L2 |
|---|---|---|---|---|
| JVPA- 2D | 216021 | ダブル型 2口用 | 33 | 11 |
| JVPA- 4D | 216022 | ダブル型 4口用 | 49 | 38 |
| JVPA- 6D | 216023 | ダブル型 6口用 | 65 | 54 |
| JVPA- 8D | 216024 | ダブル型 8口用 | 81 | 70 |
| JVPA-10D | 216025 | ダブル型 10口用 | 97 | 86 |
| JVPA-12D | 216026 | ダブル型 12口用 | 113 | 102 |
| JVPA-14D | 216027 | ダブル型 14口用 | 129 | 118 |
| JVPA-16D | 216028 | ダブル型 16口用 | 145 | 134 |
材質：アルミ（A6063S-T5）
資料

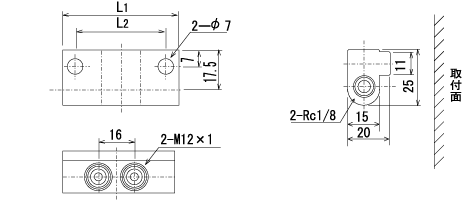

ジャンクション JVPA-2S

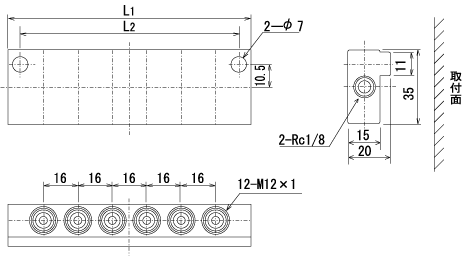

ジャンクション JVPA-12D
